刚做了一个二阶有源滤波器

刚做了一个二阶有源滤波器，想问一下为什么单纯给运放供电而不给输入信号，输出会有峰峰值为1.3V左右的像正弦波一样的信号？

提问者：胡bbs5 地点：- 浏览次数：3961 提问时间：07-06 13:08

我有更好的答案

5条回答: q2969559 07-07 14:32

输入端浮空会引起振荡

 评论0  赞59; lcl3977 07-14 21:15

是50hz的正弦么？

 评论0  赞56; khvhsfw 07-09 23:28

“单纯给运放供电而不给输入信号”

输入端Vin是悬空还是接地？这很重要。
输入端Vin悬空，运放同相输入端连直流通路都没有，这样是无法工作的，运放输出可能漂到正电源或者负电源。同时输入端Vin阻抗很高，很容易受工频干扰。

 评论0  赞8; nyvvhxcs 07-15 04:16

其实以现在的电路，104的电容不推荐，可考虑用103或102，现在的器件开关速度太快，104有点吃不开了。

 评论0  赞58; jsgssg 07-13 16:21

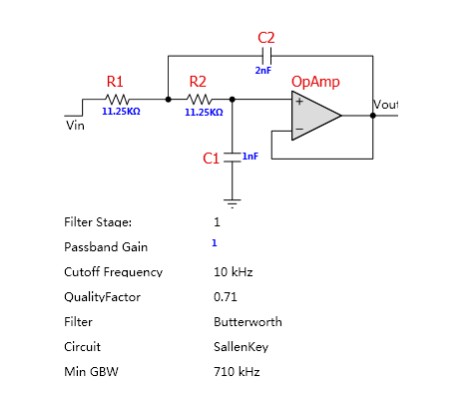

鉴定：二阶巴特沃斯低通滤波器。带内增益为1.

 评论0  赞39
