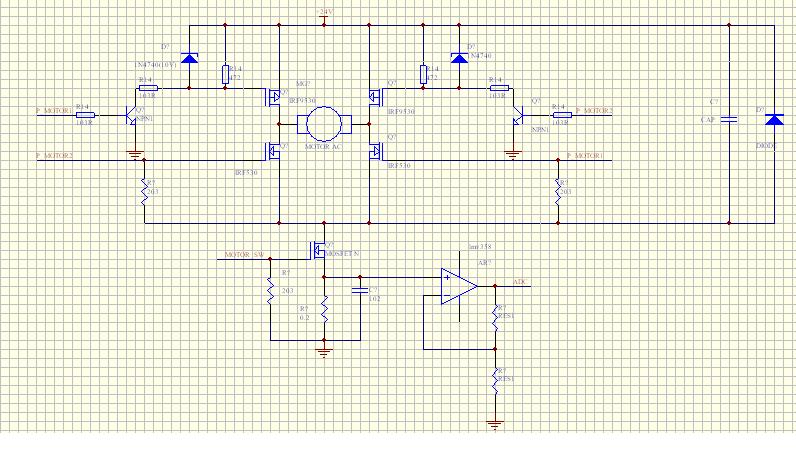

新鲜出的大功率直流电机驱动，求拍砖

功能：实现电机正反转控制。上面4只只做完全的开关。下面那个做PWM调速。
使用步骤：下面的mos管先关闭。然后上面的4只mos管都设置好开关。再下面的mos管pwm。

电流3A左右。

单片机5V ttl电平驱动。

提问者：雪大大11 地点：- 浏览次数：3513 提问时间：09-02 06:42

我有更好的答案

6条回答: 飞雪9366 09-07 22:40

上面2个是10V的稳压管

 评论0  赞54; ncuweurwre 09-05 00:35

为何不在上面那两只NMOS那里调PWM？
这样省钱效率也高。
我见过别人（老外）就是这样做的，那电机驱动做得真是好，无可挑剔。

 评论0  赞7; 河北为信电子科技股份有限公司 09-09 04:15

确实可以简化下来。但是4只管子就应该分开控制了。。。。
还有其他硬件上的问题吗？求挑剔。。。。

 评论0  赞27; vywyewwx 09-08 01:24

MOS管驱动电流太小.会很烫

 评论0  赞64; dsgfa 09-08 10:59

基本上开关状态。就启动和停止时做加减速PWM，用时大多数直接开启。应该耗散功率不大的

 评论0  赞26; mzxcz 09-08 09:20

3A,是大电流吗

 评论0  赞58
