直流有刷电机驱动考虑的问题

直流有刷，24v 63W DC

H桥和 “单桥+一对继电器” 两种控制方式有何优劣？

直流有刷除了考虑赌转还有什么？

堵转，考虑的是办法的过流检测，串联采样电阻，AD采样比较。

还需要考虑其他什么因素？

提问者：testd021 地点：- 浏览次数：4721 提问时间：05-31 12:10

我有更好的答案

4条回答: qi12345 06-05 10:35

这是个难题吗？大家别只看不语啊

 评论0  赞84; hjhdf 06-09 18:14

“H桥和 “单桥+一对继电器” 两种控制方式有何优劣？”
所谓“单桥”，是指上下两支管子构成的推挽电路吧？
这种电路，开关电源中通称“半桥”，音频放大器中通称“串联推挽”。

“单桥+一对继电器”
不知道有何优点。若要求可以改变电机旋转方向，用多触点的继电器，一支即可。若要求可以PWM调速，一支管子即可。若要求可以PWM调速同时可以改变旋转方向，才用得上H桥(开关电源中称全桥)，或者一支多触点继电器加一支管子。

 评论0  赞26; niggle 06-01 12:48

普通工频变压器

 评论0  赞35; djwfwf 06-08 05:21

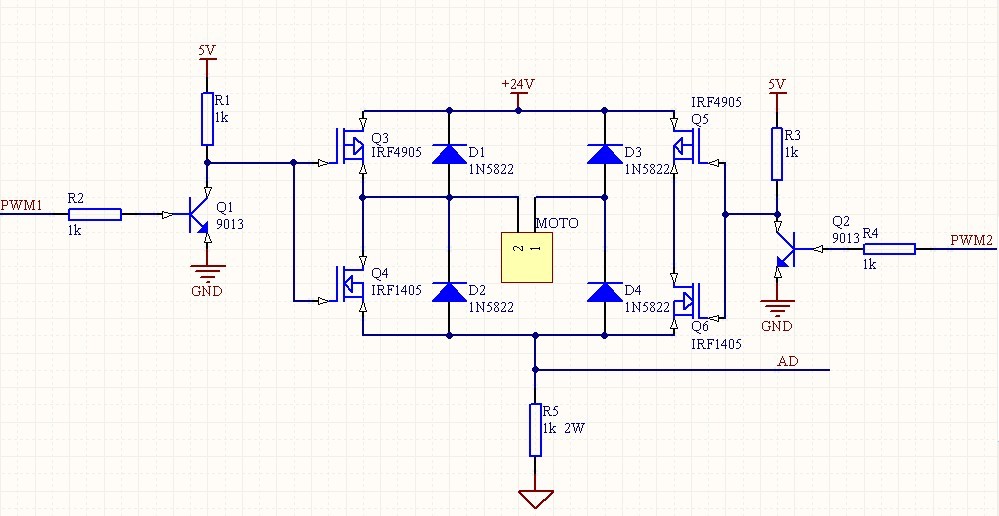

现将电机驱动部分画出来，请指教。

几个问题：
1、这个驱动电路是否满足我驱动24V，60W的直流电机？
2、AD网络的目的是监测是否堵转，但是R5的取值不知道按照什么原则去计算，所以很随意的放了1K 2W的电阻。

感谢。

 评论0  赞92
