问大家一个关于续流二极管的问题

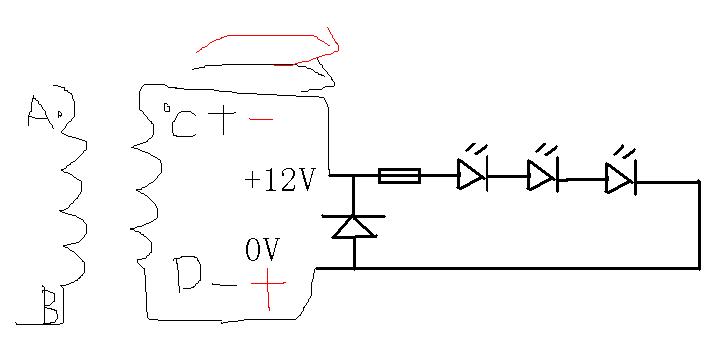

大家好：我想请问大家一个问题！我们现在使用贴片的3014LED，之前是没有前端的二极管的，可是发现接上开关电源一端时间以后，会发生一定概率的LED击穿，用手大力按LED表面，灯有的时候就会亮一下，手松开后又熄灭了！后来我们在开关电源进电端反向并联了一个4148的二极管，客户的意见，说这样可以吸收前端感性元件的反向电压？我想请问一下这个二极管真的有必要加么？另外如果正常时LED回路的电流时30MA，那么这个续流的二极管需要怎么选择参数?包括电压和电流参数？另外我还有一个问题我不了解开关电源，如果开关电源和我上面的图结构差不多的话，当AB绕组断电以后，楞次定律不是说电流还是应该维持原来的方向么？副边看成一个电池，内部电流不是-到+么？这样怎么会产生一个下﹢上﹣的电动势呢？

提问者：q510954672 地点：- 浏览次数：8102 提问时间：10-15 03:42

我有更好的答案

5条回答: dfgsgdg 10-15 07:22

1. 还要视原边开关电路而定4148
2. 你把电路断开，电流还能通过吗？就要费劲努力，就要感生高压！至于方向么，你自己推敲一下吧

 评论0  赞68; 泛读小号1 10-20 19:53

开关电源有很多种，从你的图中看不出来什么。最好把初级的结构也说一下。

 评论0  赞69; testd035 10-19 01:06

楼主LED的接法相当于半波整流，当然要承受反向电压，如果反向电压较高自然会击穿LED，LED的反向耐压可并不高。并联续流二极管可以消除LED的反向电压，但楼主接法的续流二极管本身要承受电流冲击，4148可未必行，而且白白浪费电能，将4148的接入位置改到限流电阻之后就可以解决这个问题。
另外一个简单的解决办法是在LED回路里串联一个整流二极管，整流二极管的反向耐压远远高于LED，这样就不会发生反向击穿了。
串联、并联都可以，关键是要理解为什么。

 评论0  赞63; coolgirl01012 10-24 04:46

既然是成品开关电源那输出就应该是恒流或者恒压啊，怎么还要外接其他电路呢。

 评论0  赞84; ctwewer 10-18 17:27

换成电阻吧！

 评论0  赞79
