下面的485电路有问题吗？

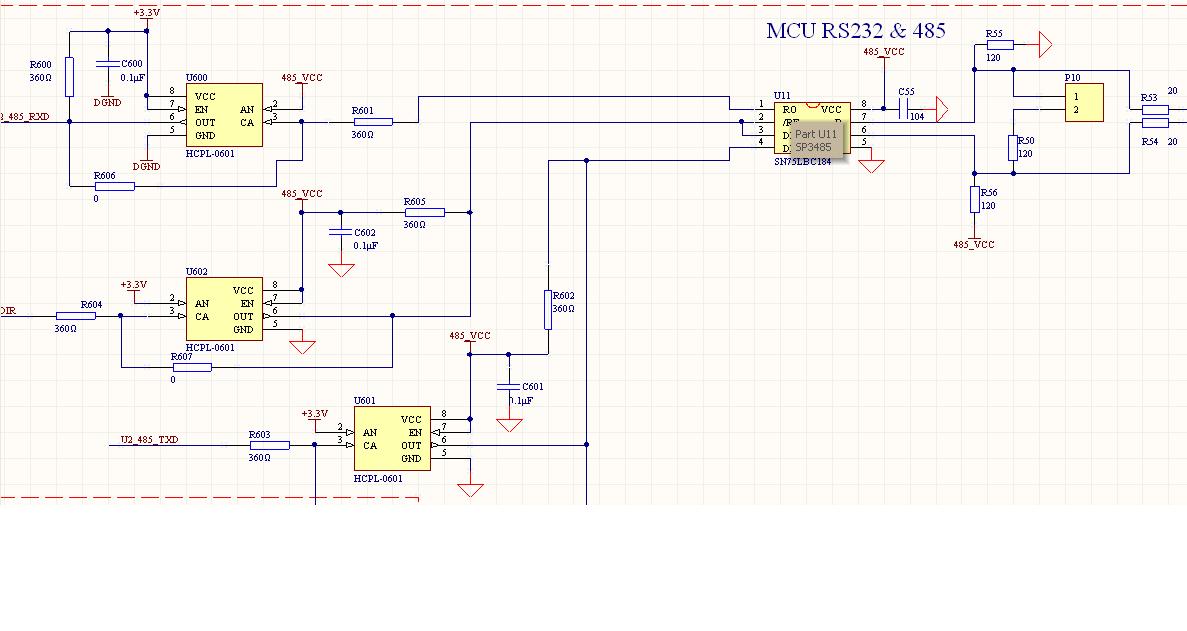

用stm32单片机实现这个485通讯。我自己买了个RS232/485转换器、USB转232。然后pc通过USB口到转换器，最后转成485接口。现在单片机发出来的数据，pc这一段都能收到。但是通过pc发的话，单片机收不到数据，不报中断，单片机这端配置没问题的。请帮忙看看什么原因呢？好几天了没头绪啊。电路见下。光耦用的HCPL-0601，那个485芯片用的带保护的75lbc184.

现在调的可以和pc收发了，是那个dir的光耦坏了，换了个可以收发了。但是现在和对端抄表器的485接口不能通讯。量的信号，可以接收，但是似乎幅度不够。，接收检测不到。不清楚为什么？接收电路，从485芯片出来高低电平只有1v的压差，电源是5v的。

提问者：60user80 地点：- 浏览次数：7460 提问时间：10-15 15:14

我有更好的答案

9条回答: fuywyerwew 04-29 21:24 回答数：0 被采纳数：0

原来用的是SP3485，后来换了个封装一样的75LBC184。
3485的没试过。

 评论0  赞61; feiyu25 04-29 14:45 回答数：被采纳数：

将接MCU的TTL端串口信号再通过485-232-USB直接送回PC，如果数据正确说明你的MCU编程有问题，否则说明下行信号链路有问题。另外注意波特率的准确性。

 评论0  赞42; a122392319 04-29 12:45 回答数：被采纳数：

先把485端短路让MCU自发自收看看行不行
注意读写使能的切换还有将波特率降低试试

 评论0  赞61; jinxibin 05-06 14:16 回答数：0 被采纳数：0

楼上方案是不可行的，485不可以同时处于收发态，必须有独立的收发通道才可以实现终端信号的自发自收。

 评论0  赞22; mapleasd 04-28 22:37 回答数：被采纳数：

又没人帮忙看一下啊，那个485芯片为啥压差这么小啊

 评论0  赞99; asd012 04-29 12:59 回答数：1 被采纳数：0

A、B端的上拉、下拉电阻加大点，换成3K试试

 评论0  赞54; dkhwakd 04-30 15:33 回答数：0 被采纳数：0

光耦的输出上拉电阻是360欧姆吗？
似乎太小了一些，检查光耦的输出能力。

 评论0  赞24; w525170414 04-28 08:02 回答数：被采纳数：

楼主再看看光耦资料，我感觉360R电阻太小，可能波形会下不来，加大至1.5K试试

 评论0  赞60; pingfandeshijie 04-28 12:24 回答数：被采纳数：

HCPL0601用3.3V供电有问题吗?

 评论0  赞72
