低功耗电源指示电路

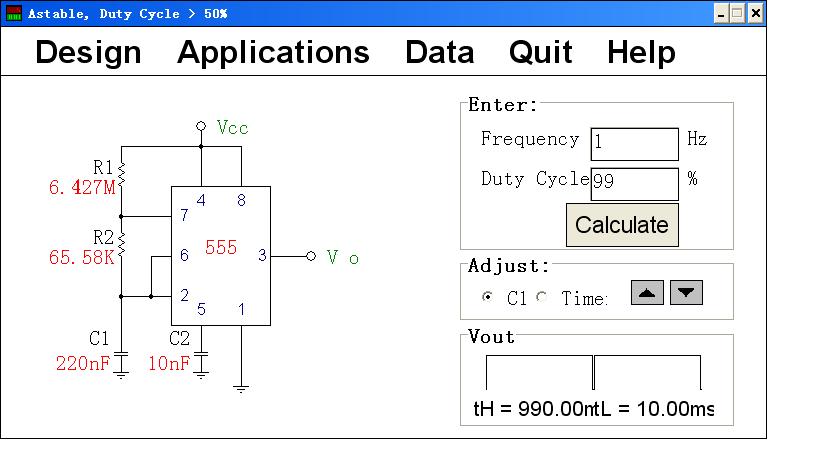

想设计一指示灯电路。要非常节能。电源电压是12V的。初步设想是让一发光管1s亮一次。一次亮1ms。想控制LED不亮的时候电路小于50uA.led点亮时候电流在5mA.控制电路是个问题。用单片机吧。单片机本身和降压电路的功耗就不止100uA了.有没有这样的低功耗芯片？对电容充电。充好的电量瞬间通过LED放电。我用coms的555芯片做的电路。其充电电流和工作电流加起来在170uA去了。

提问者：西安易珀电气技术有限公司地点：- 浏览次数：9250 提问时间：10-31 17:51

我有更好的答案

9条回答: hu_wflllllllg21 04-20 23:16 回答数：1 被采纳数：0

是先有指示的需求，才要考虑尽量降低功耗

 评论0  赞1; huaxu2222 04-20 14:09 回答数：被采纳数：

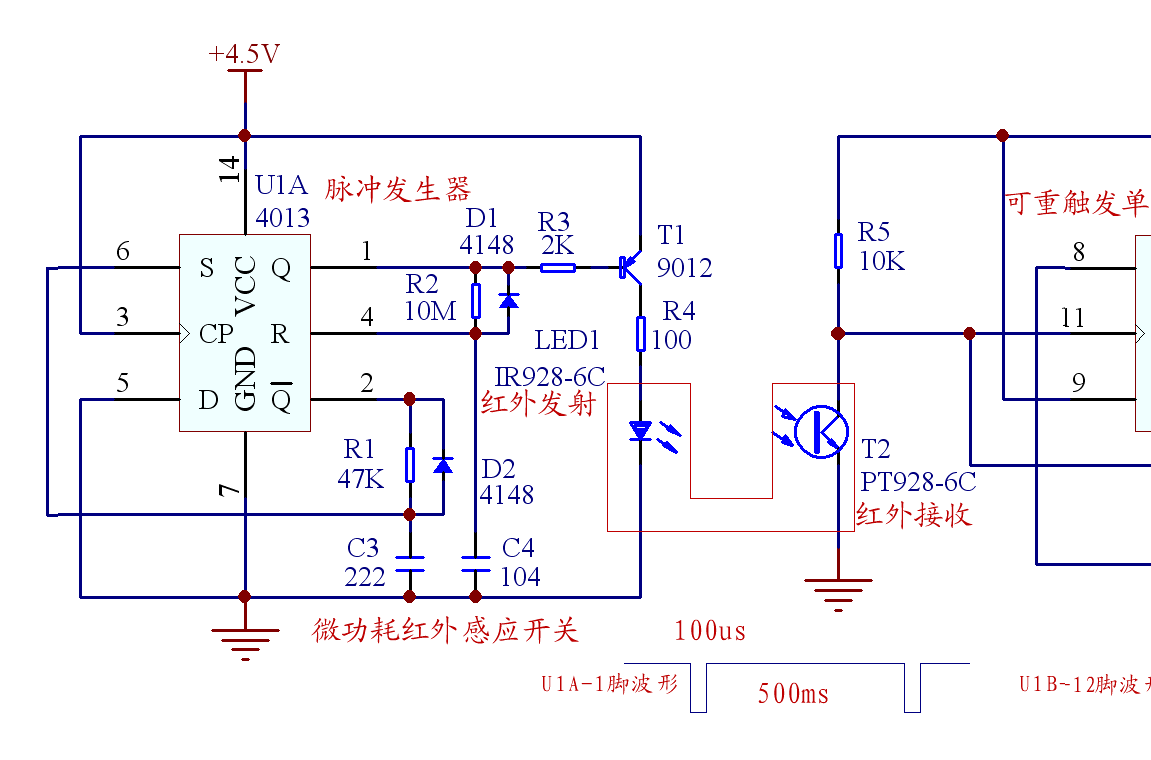

这是俺的一个专利中的精华,割肉大放送了,哈哈,你稍微调整下参数,把红外发射管换成LED灯就能用了.

 评论0  赞59; lanziji 04-18 03:57 回答数：被采纳数：

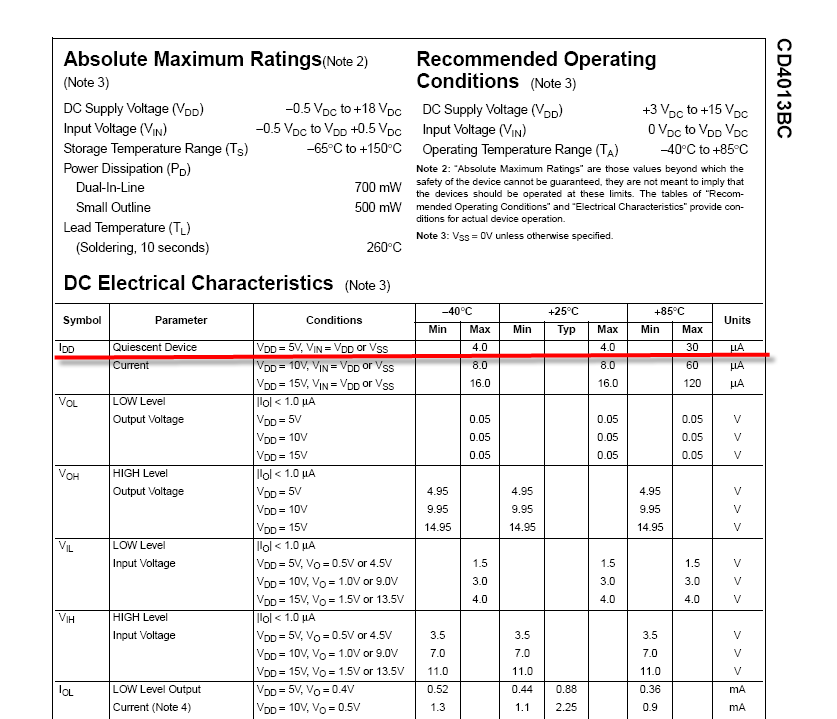

CMOS的555耗能也大，改用4xxx系列的CMOS芯片，老t用的4013就不错。

 评论0  赞54; 卜东青是的 04-19 08:40 回答数：0 被采纳数：0

CMOS的555耗能也大，改用4xxx系列的CMOS芯片，老t用的4013就不错。

 评论0  赞77; 60user80 04-15 11:19 回答数：0 被采纳数：0

1ms可以看得见。这个问题我曾经百度了。普遍说法是人眼的反应时间是100-200ms。我自己做过测试，用单片机和555电路实现按1hz闪烁，1ms完全可以看得到。我现在就买4013来试试tyw的法子。

 评论0  赞97; 60user34 04-19 03:47 回答数：0 被采纳数：0

当时我还有点怀疑是不是自己的眼睛是不是反应特别快呢，又让其他2-3个同事看。他们都说看得见。不知如何理解百度的“人眼反应时间”

 评论0  赞6; hu_wfllllllllfl 04-18 21:10 回答数：1 被采纳数：0

12V串联电阻驱动一个LED，本来效率就很低。

 评论0  赞84; 深圳市名晟电子 04-20 08:01 回答数：0 被采纳数：0

这个不用怀疑了。这是测试LED的单片机的程序。t_dg是在1ms一次中断里面++。 1hz闪烁一次我用秒表看看过是准的。
while(1)
  {

   if(t_dg<=1)
  {
led1=0;
  }
  else
  {
led1=1;
  }

if(t_dg>=1000)
  {
t_dg=0;
  }
}

555电路是在这个软件干的，同样看得LED闪烁

 评论0  赞37; muwersddg 04-17 02:24 回答数：0 被采纳数：0

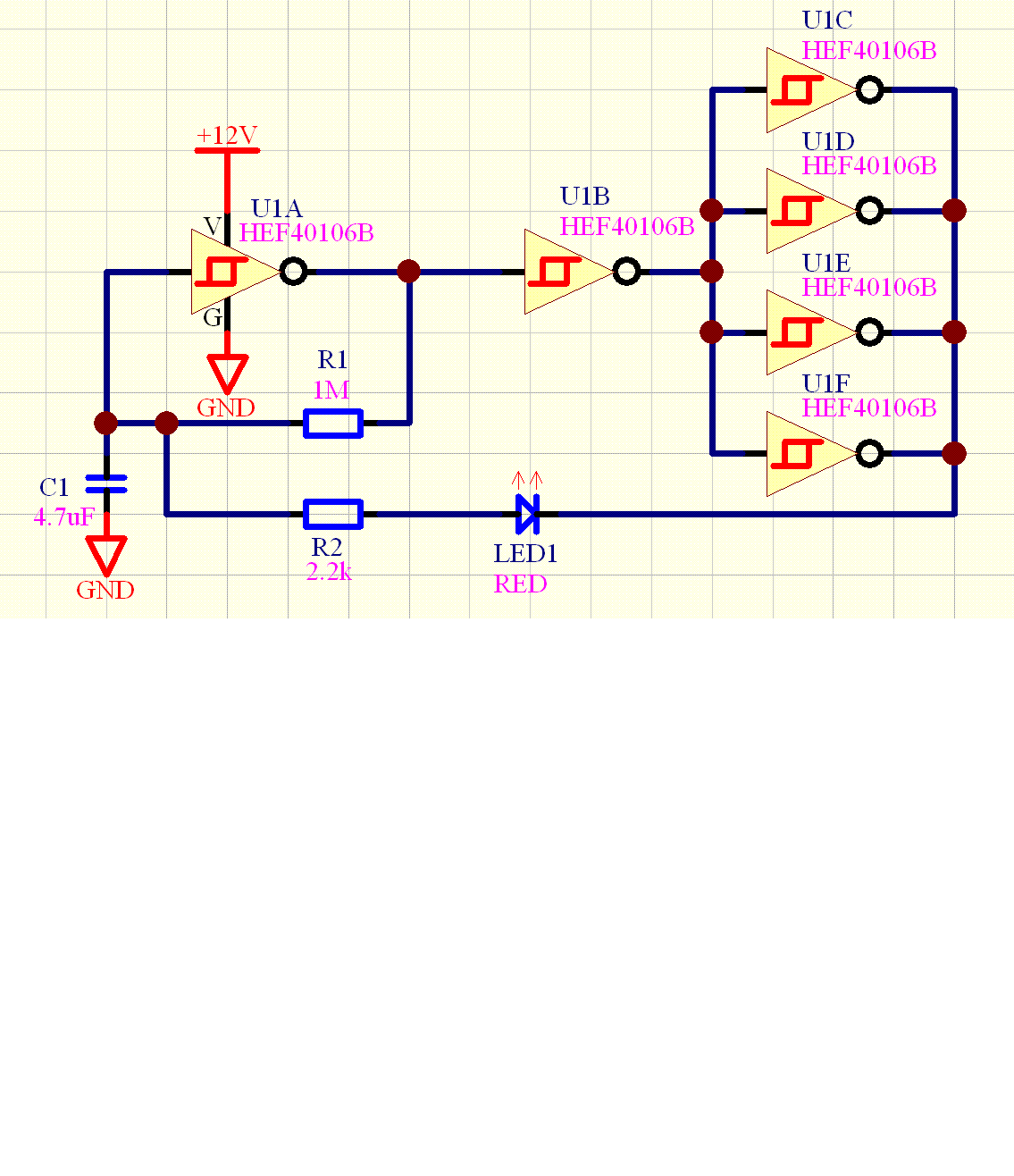

这个电路应该满足LZ的要求。
LED放这里，可以利用C1上的电，减小总电流，同时限制发光时间10mS数量级。

R1 C1只是估计值，LZ可以通过实测调整。R1可以调小，不要调大，减小输入端漏电流在R1上形成的压降。

 评论0  赞21
