电源过流保护电路

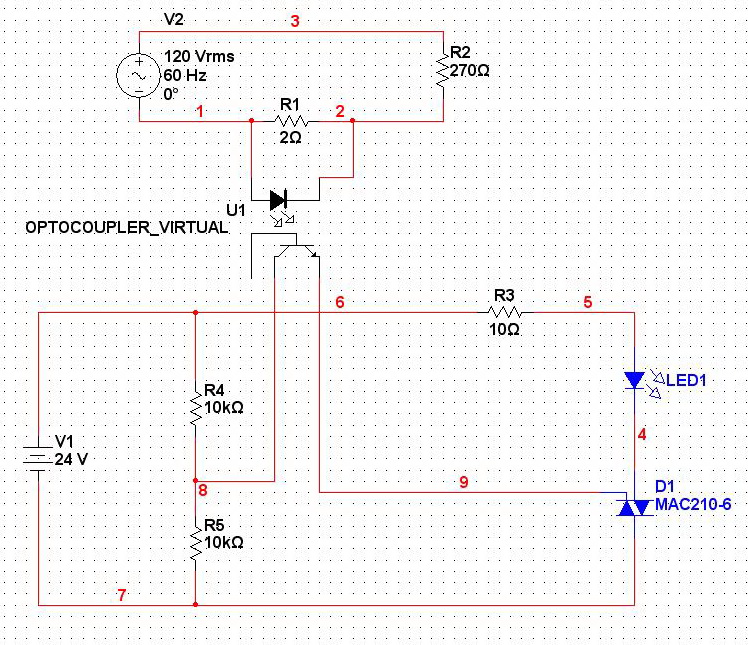

网上说可控硅G极给了电压它就会导通去掉G极电压也一样导通。但我接的却不行不知道是为什么，难道是我用了双极形可控硅。第一个图是网上介绍第二个图是我做的。

晶闸管的工作机理在分析SCR的工作原理时，常将其等效为两个晶体管V1和V2串级而成。 其工作过程如下： UGK>0 → 产生IG → V2通→产生IC2 → V1通→ IC1↗ → IC2 ↗ → 出现强烈的正反馈，G极失去控制作用，V1和V2完全饱和，SCR饱和导通。 晶闸管导通后，即使去掉门极电流，仍能维持导通。

把你这个图里的双向硅上下颠倒一下，这样你的触发就是一，三象限了，还有我怀疑是不是你的R4,R5太大了，不能给门级足够的触发电流，你试试把这2个电阻减小试试。

确实是要用单向的，我现在用的就是BT151（现在是实验阶段能工作先）可以触发后锁定导通状态。

颠倒的做法有试过不行，不管是改电阻还是怎样不能锁定状态。

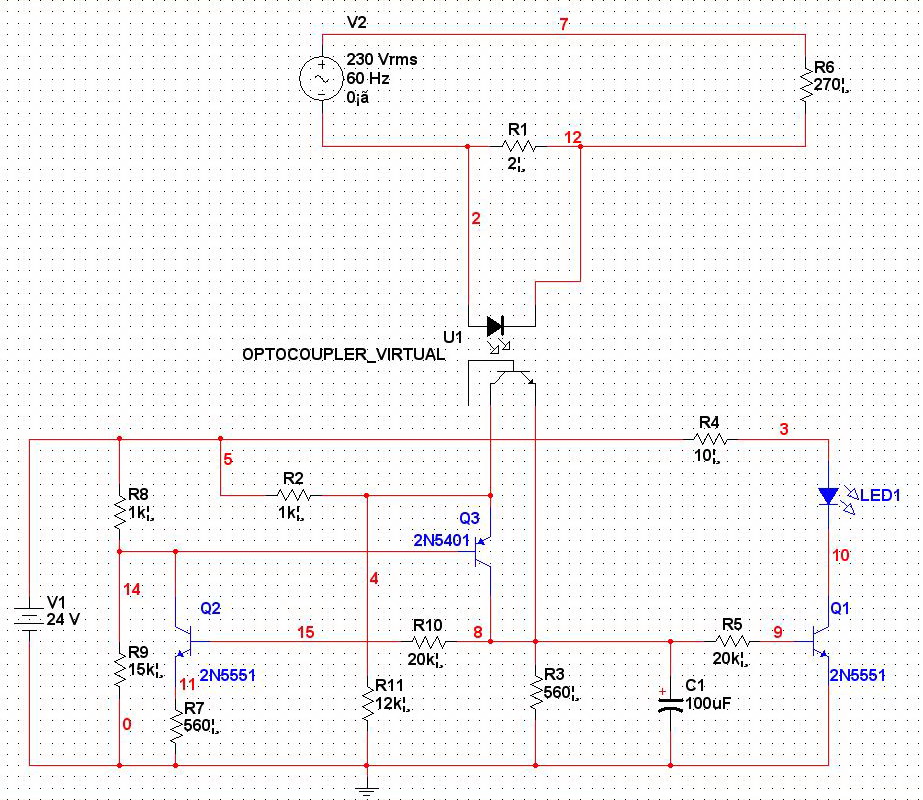

现在我用BT151可以如下图，现在有两个问题：

1.我不加图中D1、D4、C1、R8、R9光耦总是会受损（在电路上不能工作严格来说是大部时间不工作偶尔工作换一个光耦就可以正常工作了）所以在电路上加了5个元件。

2.输入电压为230V的前提下我接230V的产品开机有80%电路不动作属正常，接120V的产品开机有98%以上会动作.说明还是会损坏一部分产品。如果将R8阻值调大230V的产品下常工作的比例会下降，120V的产品刚好相反。
