1.长宽不要任意取,应该能被345mm x 345mm 整除,这样废料最少
因此能获得的长宽系列不多(分割数n 长度L mm) (有些厂玻片尺寸为12" x 17",也按这个方法分割计算,注意英寸尺寸要先扣除10mm工艺边)
n L n L n L n L n L
2 172.5 8 43.1 14 24.6 20 17.3 26 13.2
3 115.0 9 38.3 15 23.0 21 16.4 27 12.7
4 86.2 10 34.5 16 21.6 22 15.6 28 12.3
5 69.0 11 31.3 17 20.3 23 15.0 29 11.9
6 57.5 12 28.7 18 19.1 24 14.3 30 11.5
7 49.3 13 26.5 19 18.1 25 13.8 31 11.1

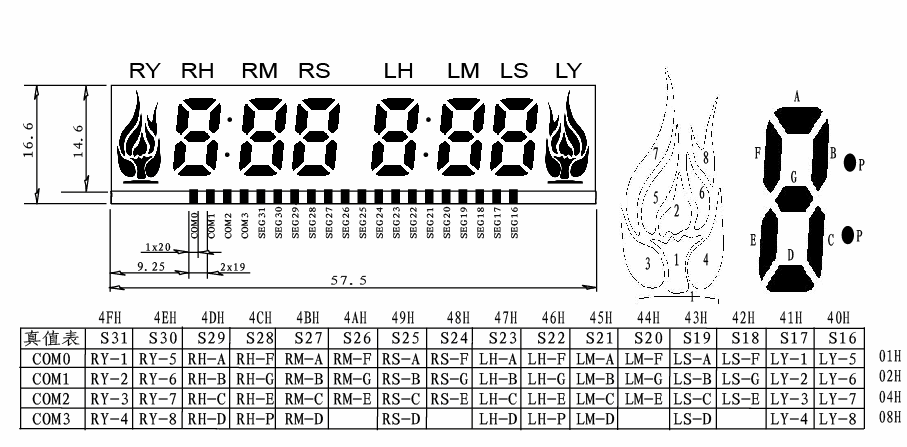

例: 上玻片 57.5x16.5 (引脚取2mm宽度)
下玻片 57.5x14.5
长度方向可分割 345÷57.5＝6
高度方向可分割 345÷(16.5+14.5)＝11.1 取 11
整块玻片可做 6x11x2＝132(套) (整玻片按两层算)
普通型成本为 170元÷132＝1.29元
半透型加10% 1.29元x110%＝1.42元
宽温型再加10% 1.42元x110%＝1.56元
注:价格仅供参考,不同供货商是有出入的
2.可视面积四周留0.5～1mm,引脚留2～2.5mm,引脚宽与间隔1mm x 1mm
3.上,下玻璃厚一般为1.1mm,偏振片厚0.3mm,总厚2.5mm
4.全透对背光讲亮度大,但无背光时反差较小(字不清楚)
5.半透背光较暗,但无背光时反差较大(字清楚),加价10%
6.视角有6点钟(从下面向上看)及12点钟(从上面向下看)两种
7.温度有常温,宽温(加价10%)两种
8.导电玻板345mm x 345mm x 2 ,单价为170元左右(实际为14"x14", 25.4mm x14"＝355.6mm,厂方已扣除10mm宽的工艺边)
9.连接有两种:金属引脚0.04～0.10元/只,自已去侃.导电橡胶条2x4.7x57,每根0.10元(俗称斑马条)
10.LCD驱动电压3～5V,根据自已的设计要求决定,必须告诉厂方.
11.制版前你还需做下面的设计工作,可用Adobe Illustrator 做,有较精密的尺寸.向厂方提供平面布局及真值表,引脚顺序应根据PCB上IC或CPU的顺序,看清楚器件及LCD的安装面.制版费1000～1500元.
补充:
16.5-14.5＝2,这个2x57.5的长条供笔划段引出脚用的,一般单侧引脚宽度2～3mm,双侧引脚4～5,若是用导电橡胶条连接,则上玻片大,下玻片小.若是金属脚连接,则上玻片小,下玻片大.(注:也有上玻片大,下玻片小的)
这两个数需要根据分割系列表来凑
先确定引出脚部分的宽度,例如2mm,
再确定有效面积的宽度,例如需要14mm左右
粗算一下,(14+2)+14＝30
查表接近的数为31.3,
把余数再分配一下,(31.3-30)÷2=0.65 取个整齐点的数 0.5
把余数加上去得 上波片宽 14+2+0.5=16.5
下波片宽 14+0.5=14.5
引脚多少与你的真值表有关,纵横座标的和就是引脚数了.
上例中纵座标com0～com3,为4个脚,横座标seg16～seg31,为16个脚.所以总共20个脚.
显示原理即纵,横座标交点的显示缓存数值是"1",这一段就点亮
无论用什么方法,目标就是往显示缓存区送数,让真值表所定义的相应段点亮.
LCD驱功模块会自动从COM0～COM3逐行扫描,再按SEG0～SEG16逐列取数,遇"1"点亮,遇"0"灭掉.(我这是较通俗地描述,实际过程要复杂得多了.)
上例中40H︿4FH即LCD驱功模块中显示缓存区地址(HT49R30A),
01H,02H,04H,08H为40H︿4FH地址字节的位址,由于只有4行,故每个字节只用了低四bit.

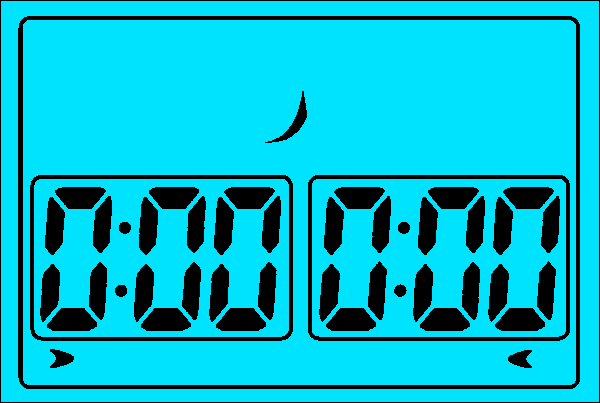

特殊图形制作方法(用Pro/E画)

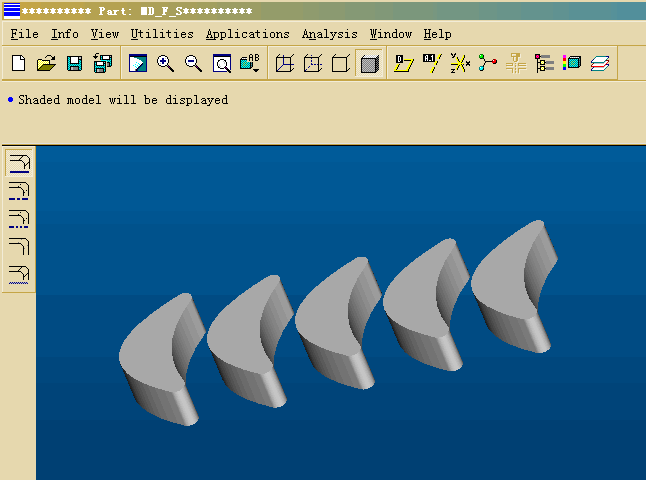

1. 先画实体图,利用任意曲线工具拖拽曲线上的各个节点,把图形拖到满意为止.其实这个工具在Illustrator, Photoshop等软件中都有.

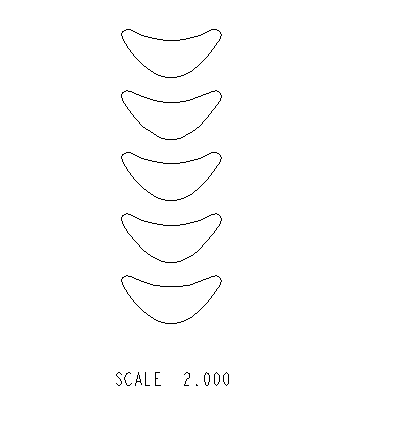

2. 再生成工程图

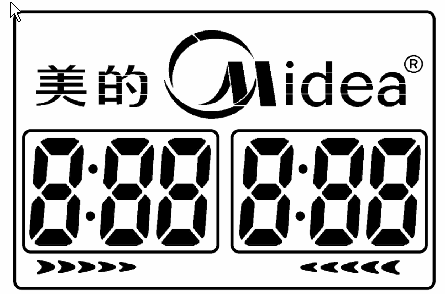

3. 再用Illustrator做成LCD制版文档
4. 有条件再用GIF Construction Set 做成动画效果
