继电器对电源轨的影响

大家好，工作中遇到个问题，希望有兴趣的坛友大侠参与讨论，提出意见。

电路中5V电源轨主要给两个部分供电，一部分是一个微小电流放大电路，运放是AD8571，微安级别电流从反相端输入，放大后由输出端采集电压，电路如下

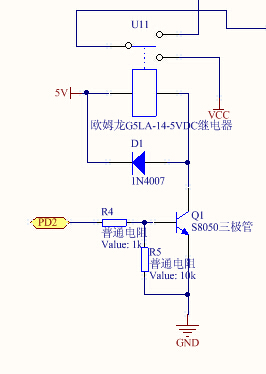

另一部分是一个5V供电的继电器

现在观察到的现象是，每次继电器吸合，板子的供电电流会从25mA上升到100mA，而且运放输出端会一直有电压输出（继电器吸合时电压输出电压一直保持），输出电压大小与反馈电阻成正比。

正在困惑与试验中，欢迎提出意见，谢谢。

提问者：小华同学地点：- 浏览次数：3534 提问时间：10-31 10:36

我有更好的答案

8条回答: 60user181 07-09 21:15

你看看继电器吸合需要多大电流啊，正常继电器吸合是会增加电流的

 评论0  赞36; wangliuxuan 07-05 13:28

这个就是欧姆龙G5LA参数

 评论0  赞3; 沈文强66 07-11 17:53

我的板子是双面板，双面覆铜，覆铜没有分块，是整个覆铜的，而且接地。上一个版本没有这个问题。这个版本没做大改，只不过把许多故意放置的接地过孔去掉了，结果就出现了这种情况。

 评论0  赞1; aaaa321 07-14 04:11

提高电源容量和稳定性。

 评论0  赞46; 60user98 07-08 15:39

你检查下是不是你去掉接地孔造成运放悬浮了，所以一直有电压，你把运放的地重新焊一根地看看，会不会再有输出

 评论0  赞56; 云汉晴隆 07-13 23:30

这个现象很正常，如果想改变现状，要么提高电源容量，再将电源后级滤波电解电容增大就行了，我也碰到过类似的情况，不过比这严重，影响到正常工作了

 评论0  赞24; zhangmin123 07-06 07:29

是布线的问题。如果运放放大电路的负输入电阻、正输入、运放地线，这些之间有大电流流过，就会产生微小的电位差，被放大了。模拟电路的地线是有顺序讲究的，如果不讲究策略，一味大面积铺地，反而会带入一些干扰。电源、运放电路、负载，这些地信号之间不应该有耦合影响，需要讲究地线的布线连接先后关系。

 评论0  赞18; 你是我的菠菜21 07-12 23:50

5V的继电器电流消耗太大，对电源影响较大，建议使用12V或者24V。

 评论0  赞88
