单片机IO口电压被拉低

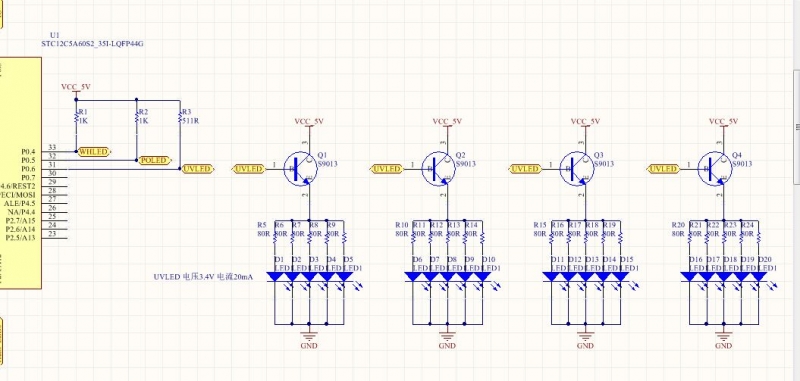

如图，单片机P0.6口设置为开漏输出，接上拉电阻，接三极管基极，每个三级管S9013驱动5只UVLED灯,共四组。UVLED灯参数：3.4V，20mA。实际测量中发现P0.6口只有4.3V电压，整体电流只有220mA。实在头疼，求大神分析指导

提问者：Dockert 地点：- 浏览次数：1948 提问时间：10-19 18:20

我有更好的答案

8条回答: nvywerwrq 02-20 13:22 回答数：0 被采纳数：0

基极串4.7k-10K 电阻
三极管移到 LED 和gnd 之间

 评论0  赞99; wuyan637419 02-23 12:40 回答数：被采纳数：

NPN管一般不这么用
你这样用PNP的更合适但基极也要串电阻控制逻辑要换了

 评论0  赞63; BEIBEIXIN 10-19 18:17 回答数：0 被采纳数：0

这是正常的，实际三极管的基极也需要电流。

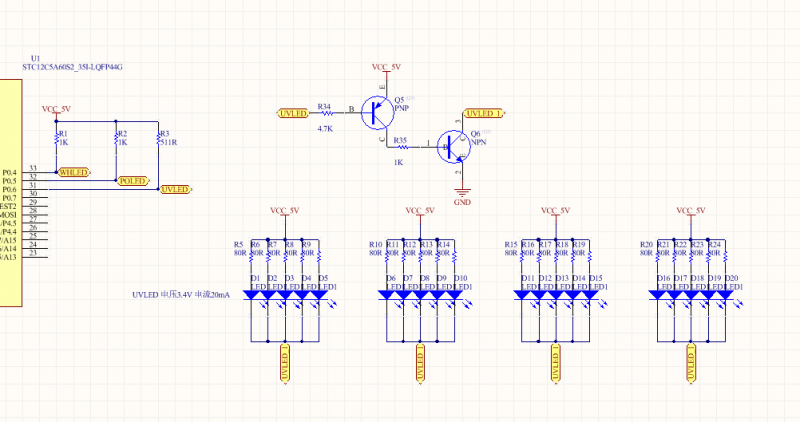

如果要改进，只能改进原理图，NPN改为PNP，PNP的基极串联一个电阻。

 评论0  赞0; andyfly7 10-19 18:17 回答数：0 被采纳数：0

电路设计有问题，一个三极管并了这么多LED，你算算三极管的集电极电流多大了，要烧了。如果楼主想控制每一个LED，建议楼主采用共阳数码管的接法（pnp），不要并这么多LED，防止三极管烧掉。

 评论0  赞0; chuidi1995 10-19 18:18 回答数：0 被采纳数：0

1、P0.6只有4.3V就是因为没有串电阻引起的，因为被钳位了。
2、三极管的基极最好上拉到VCC吧，在MCU无输出信号时给定一个确定电平。
3、好像没有把负载接到发射极的用法，因为这样可能会导致你的基极电流很小而无法使三极管达到饱和，特别是当负载电压较大的场合！

 评论0  赞0; 脑洞大赛16 10-19 18:18 回答数：0 被采纳数：0

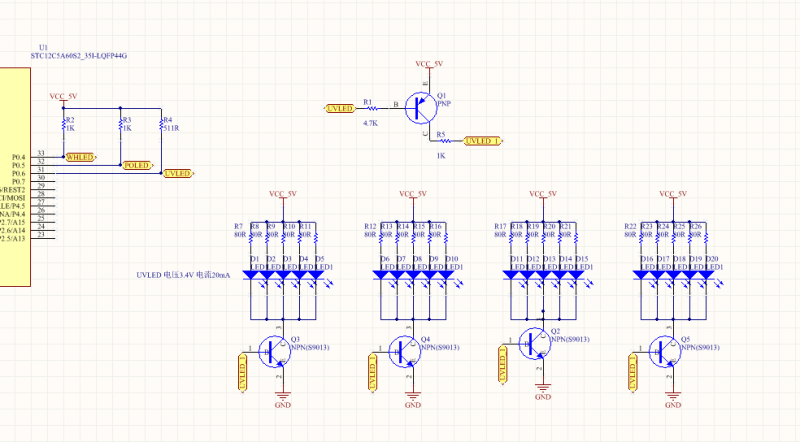

把一楼的驱动接线改一下：
1、三极管的基极串接4.7K限流电阻；
2、把四组5只UVLED灯，改接到三极管的集电极；
3、把5只UVLED灯限流电阻增大到100Ω，延长使用寿命。

 评论0  赞0; kdsnvjsnjk 10-19 18:19 回答数：1 被采纳数：0

 评论0  赞0; pm58 10-19 18:20 回答数：1 被采纳数：0

 评论0  赞0
