全桥逆变电源驱动波形不正常

最近做了个逆变板，管子用40N60，全桥，驱动用的IR2110，测试发现上管驱动波形不正常，下管正常。

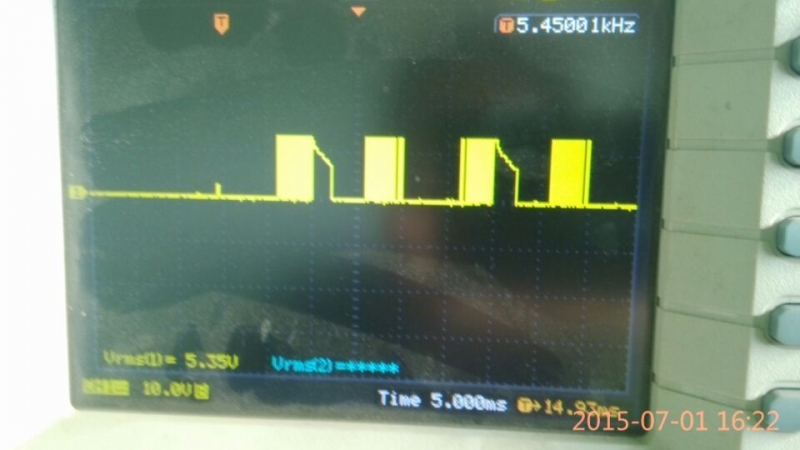

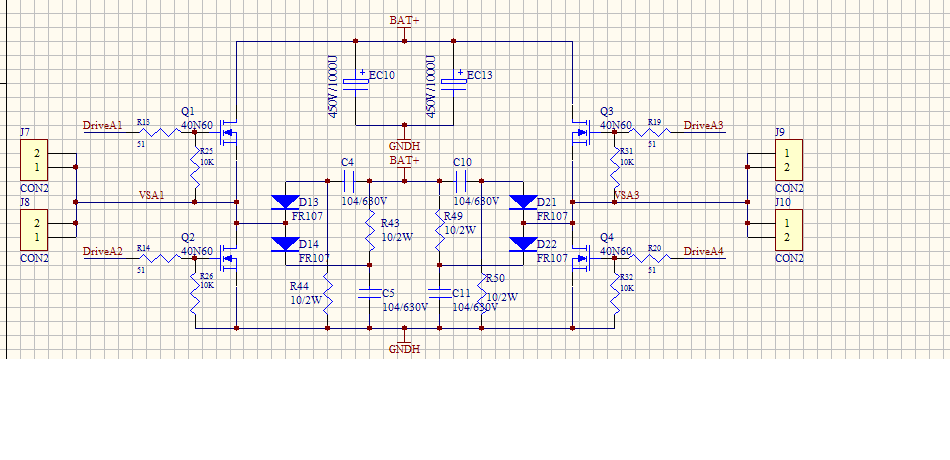

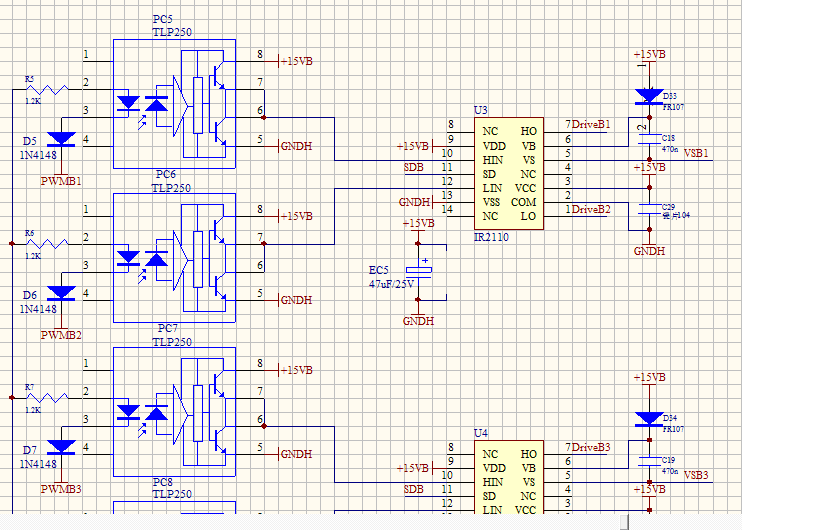

QQ图片20150702115421这是上管的驱动波形。图纸如下。

DriveA1和VSA1之间信号不正常。DriveA2和GNDH之间驱动波形正常。求高手给指点一下怎么回事，是不是IR2110驱动能力不够？

提问者：xinxin56 地点：- 浏览次数：8621 提问时间：10-31 10:16

我有更好的答案

1条回答: liyabn1 12-26 05:31

自举电容470nF.,把自举电容加到5uf或者把门极电阻加到200R，波形正常。我怀疑是驱动能力不行，但是原来有款产品一直用这套电路，没什么问题。郁闷中。还有个现象就是现在BAT+没加电池，悬空。如果把BAT+和GNDH短路，驱动波形正常。
