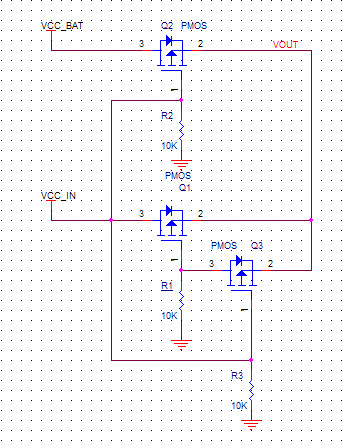

原创-电源切换电路-3个PMOS

以前见到的2路电源切换电路，都是在一路上串联二极管，电流大时，无用功耗也还是挺大的，所以设计了这个电路！

修改说明：

说明下场景：VCC_BAT电池供电；VCC_IN外部供电，其没有接外部电时，有电池供电；没接负载，考虑VCC_IN经过MOS后的压降一般也比VCC_BAT大

提问者：波士顿特仑苏地点：- 浏览次数：5642 提问时间：10-29 15:19

我有更好的答案

4条回答: 富芯微电子 05-22 16:04

典型的PMOS高端驱动电路，唯一的坏处就是PMOS有导通压降。

 评论0  赞7; 60user83 05-21 03:49

这个电路没有问题，PMOS也没有接反，加上负载，应该可以实现功能。

 评论0  赞91; cnm7 05-21 08:08

这个电路基本上是没问题的，但要注意四点特殊情况：
1、电池电压和供电电压不能太高，比如超过20V，那样MOS管的栅极受不了。
2、电池电压和供电电压不能太低，否则PMOS管导通不了，或者处于半导通的状态，损耗很大。
3、Vcc-IN的电压不能低于Vcc-BAT 0.6V或以下，否则Q1导通后，Q2由于寄生二极管仍然导通，会形成电池对电源放电，同时负载仍然由电池提供。
4、也同样由于上述原因，希望Vcc-IN上电速度要快，否则过渡过程会让电池放电，而且电流会很大。

另外，5楼担心的PMOS管有压降的问题，一般不是问题，选择适当的PMOS管压降会非常小。

 评论0  赞51; pipompipom 05-21 18:24

PMOS管放反了吧，应该是S极作输入端，D极作输出端，另外12楼的第三点分析有问题，应该是“Vcc-IN的电压不能低于Vcc-BAT 3V或以下”，否则Q2就直接导通，对电源放电。
11楼提的Q3的作用应该是：防止电池工作时通过Q1的寄生二极管对电源放电，或者电源工作时通过Q2的寄生二极管对电池放电，直接通过Q3的寄生二极管和R1进行放电。

 评论0  赞82
