单片机控制开关电路

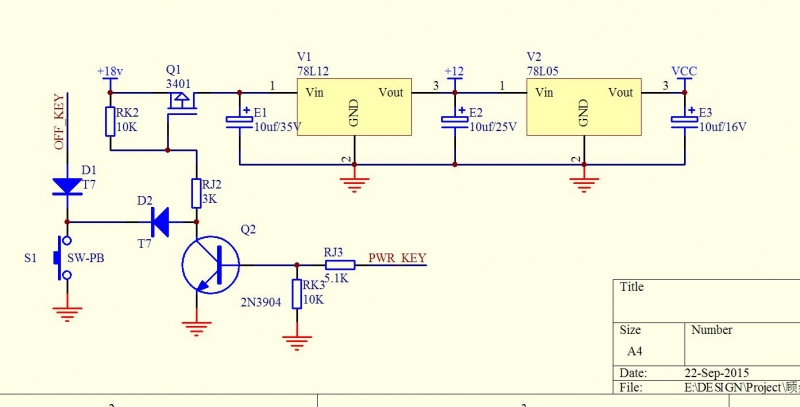

图中的电路，网络标号OFF_KEY，PWR_KEY是接单片机的。理论上讲，当S1按下，Q1导通，通过稳压就能得到相应的12V，5V电源，然后让单片机工作，单片机再拉高PWR_KEY管脚，放开按键S1，Q1也会一直导通，就达到了按键打开电源电路的要求。这个电路是为了在电路不工作时，功耗降到几乎没有，电流在1uA以内。实际上，在关断时，电流几乎没有，这个是达到要求，但是当按键按下后，Q1是导通了，Q1后端也得到了18V的电压，也就是78L12输入端有18V的电压了，但是78L12后面只有4-5V的电压。78L12是新的，不是拆机件，并且换了好几个，都是一样，可以排除元件的问题。大侠们指点一下，非常感激。

提问者：hu_wfllll1 地点：- 浏览次数：3776 提问时间：10-19 17:40

我有更好的答案

6条回答: vmmjuwy 01-11 22:18 回答数：被采纳数：

估计MOS管工作在线性区了，测量下MOS管DS两端电压波形，看有没有什么问题，把rj2减小试试

 评论0  赞18; fuwu1245 01-12 17:44 回答数：被采纳数：

可能是78L12的问题，换成TO-220封装的7812就没问题了。但是78L12，78L05，都是新买的，难道78L12和7812内部电路结构不一样吗

 评论0  赞91; 60user83 01-09 08:41 回答数：被采纳数：

RJ2减小过的，按一般MOS管的特性，减小到100欧，也是这个样子。MOS管两端电压波形都很好，很平直，电压值也准确。输入端18V，输出端关断时只有几百毫伏，导通时也是18伏，跟输入端几乎差不多电压

 评论0  赞83; 何必太在意 01-07 17:50 回答数：0 被采纳数：0

RJ2电阻换成1K或更小的试一下，还用78L12
这里两个电阻分压了，导致MOS没有完全打开

 评论0  赞98; 吔屎拉雷吼母吼啊 01-03 03:32 回答数：被采纳数：

估计后级负载电流太大，超出了78L12的最大工作电流，电压不下跌才怪呢~~~~~~~

建议换个输出电流大一些的，如78M12或7812

 评论0  赞86; dull20112011 01-07 07:40 回答数：0 被采纳数：0

L系列的管脚顺序是反的 - -

这个要谨记。不可凭想象来整

 评论0  赞42
