pwm控制的直流电源，输出要不要滤波

直流有刷电机调速，用pwm控制，需不需要滤波？

图一

这个图中那个电容C2是我加上去的，实际应用中却没有，我不知道到底该不该要？

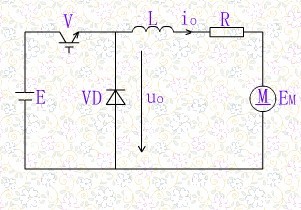

图二

这个是降压斩波电路，我对比两个电路，觉得他俩实际上都一样，都是控制占空比来调节电压。

我的pwm调速时候，占空比低时，电机噪音较大，我知道这是由于我的pwm频率低了，现在我想不改变频率，通过别的办法能不能降低噪音？比如我让输入电机的电源质量提高，是平滑的直流电，不是给他方波，这样会不会噪音小点，或者还有啥别的办法？

提问者：leon2014xn 地点：- 浏览次数：2284 提问时间：10-29 13:54

我有更好的答案

2条回答: xztalk 08-30 05:00

两个电路确实都是滤波，但滤波方式不一样。
图2是使用电感滤波。开关管从关断到导通，电流从零上升到L中原有数值(即为电机中电流)。这样的滤波方式适用于电压源，即供电电压基本不变的电源。
图1是使用电容滤波。开关管从关断到导通，开关管中电流从零上升到一个非常大的数值，理论上是无穷大，参考电路分析教材中阶跃电压作用于电容电路。因此这种电路并不适用于电压源供电。若电源近似电流源，则这样的使用电容滤波的电路比较适用。

“比如我让输入电机的电源质量提高，是平滑的直流电”
这样做，当然电机噪音会减小。不过，这样做的成本比提高PWM频率的方法要高，体积重量都大，并不上算。

 评论0  赞61; 来自南方的狼 09-03 14:07

就用图一，电容0.1uF(不是用来滤波），吸收高频干扰，
在电机两端并一续流二极管。
因为电机是感性负载，且电机具有一定的机械惯性（这就等同机械滤波啊），这样速度已是平滑的了。

 评论0  赞19
