电源开机电压冲击问题

各位同仁、坛友，大家好！

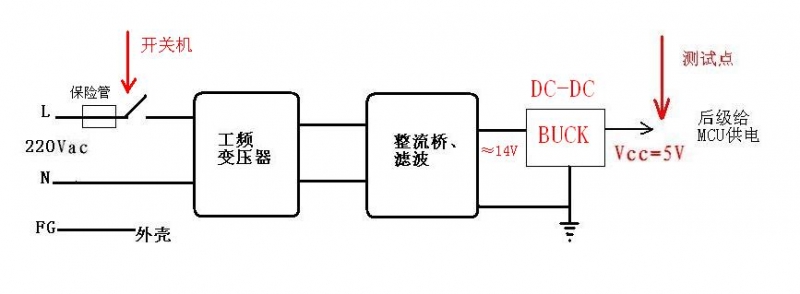

下图是我机器一款电源的问题（工频的，不是开关电源AC-DC:lol），就是开关机时有较大的冲击电压。

请各位大神帮忙分析一下，该电压冲击引起的机理；

以及怎么预防。

谢谢！！！！

提问者：hsdfss 地点：- 浏览次数：7336 提问时间：10-29 14:00

我有更好的答案

6条回答: CHERYLCHEN 07-09 17:40

估计你测试时没有负载，尤其是没有接7805输出端对地的电容。

 评论0  赞77; sdfjaslkdjf1 07-03 23:42

把MCU去掉换成一个10W,5欧的电阻看看.

 评论0  赞3; jfcidjq 07-10 13:32

如果负载及滤波都没问题，那么说明你用的7805有质量问题。

 评论0  赞88; 木木川BB 07-09 14:26

1、咨询BUCK厂家，看原理图是否有问题
2、加个5V稳压二极管

 评论0  赞71; 光摄微针 07-06 12:31

AC开关火花干扰

 评论0  赞49; 60user71 07-03 09:30

先接一个功率电阻试一试，开关机是否出现上述槽糕的冲击，另外 DCDC上加瞬态拟制二极管的选型要根据您抓的波形来定，具体的冲击发生的快慢。

 评论0  赞21
