电源隔离问题

现在在做一个产品，输入时24V，转换成3.3V给单片机供电，同时需要控制DO和采集DI量，因为要做电磁兼容试验，所以24V到3.3V的电源入口加了防护电路。

DODI的电源直接取得24V，这样就不用在DIDO部分加防护了。

问题，当DIDO的24V发生短路的时候，系统会整个掉线。有没有好办法，后边的电源短路不影响系统的电源。

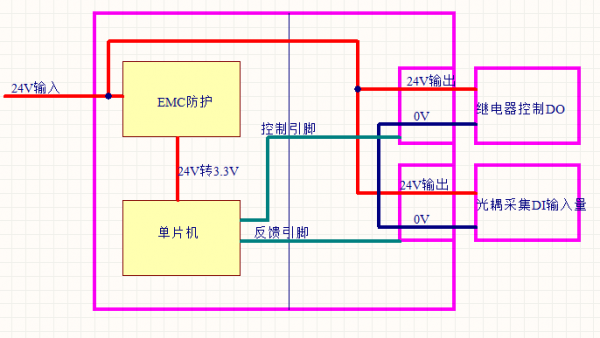

系统框图如下：

提问者：不要懒惰0812 地点：- 浏览次数：8412 提问时间：10-28 14:34

我有更好的答案

4条回答: cs110 12-02 15:24

优先考虑各加一个保险丝。

这是电源（输出）保护，不叫“隔离”

 评论0  赞20; iwuwjgj 12-01 20:34

这不是“隔离”。
想要“24V输出”处短路不会影响“24V输入”处到“系统会整个掉线”，保险丝是最简单的方法。另外还有许多保护方法，有限流、减流、关断等等各种设计。不过这些电子的保护方法成本稍高，电路稍复杂，但比保险丝速度快得多。

 评论0  赞85; hfgjdgs 12-11 02:10

需要控制DO和采集DI量那边的24V 分别加2个自恢复保险电流根据各自需求
24-3.3那边串个二极管并个大点的电解

 评论0  赞7; mzxcz 12-05 16:07

自恢复保险丝最简单

 评论0  赞33
