电磁铁吸合瞬间电源被拉低引起ST32重启

12V1A 电磁铁吸合瞬间电源被拉低 1V左右。释放瞬间出现大量电源文波和抖动，也影响到了LDO 降压转化后的3.3V。引起ST32重启。求高手指点解决办法。12V为电源供电和电磁铁供电电压。没有隔离。电源12-DCDC 5V

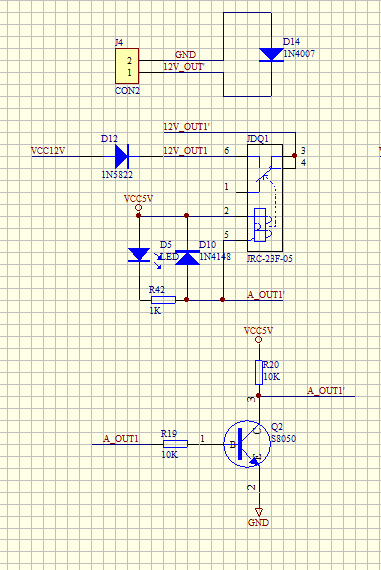

-LDO 3.3V 电路图如图所示

提问者：clmzll 地点：- 浏览次数：9920 提问时间：10-28 11:04

我有更好的答案

7条回答: twerfwerw 09-15 07:21

电源电压被拉低如此之多，说明你的电源功率不足，需要加大。根据继电器及系统其它部分的总功耗计算电源功率，并留取至少30%的余量。先解决好电源功率问题，再根据工作情况进行抗扰整改。

 评论0  赞76; jionging 09-18 13:38

5V 如果没有接其他地方的话，可以调整分压抬升至6v
串个二极管，并个大点的电容，
809有无使用？

 评论0  赞96; hari69 09-13 03:59

仔细看你的驱动貌似有点问题啊
R20 要来干嘛？
R20 不要 Q2 3脚直接电磁铁5脚

 评论0  赞26; kylin2016 09-17 21:12

能不能对DCDC前面的12V进行优化处理，比如加个二极管与大容量电容，在电磁铁导通的时候12V电容的能仍能保持一下。

 评论0  赞55; lmksa 09-19 01:21

加冗余大电容

 评论0  赞6; mingfawolf 09-18 01:27

你这个换个好点的电源就解决了，要是换不了就只能加大芯片端5v 3.3v电容。
可以的话，截个复位时，3.3v波形图瞅瞅，因为在我看来470uf已经很大很大了。

 评论0  赞46; 南京恒基诚信 09-20 19:42

单片机电源应该单独加隔离二极管和滤波电容、另行稳压。
同时检查你的电源的质量。
另外，并不是只有纹波和电压重建才会让单片机死机、重启；而且实际上纹波和电源冲击经过滤波、稳压后根本就很难影响到单片机的工作。
更大的杀手很可能是电磁铁（大电感）瞬间通断造成的电磁辐射、感应高压、触电火花等造成的空间辐射干扰，如果PCB布线不良、接线不合理时很有可能。
比如一个电磁铁，接了较长引线，然后续流二极管装在PCB板上而不是直接焊在电磁铁线圈引脚上。~~~那么，恭喜你：你的单片机死机概率可以提升很高很高，很有可能死的很惨

 评论0  赞46
