开关电源电路

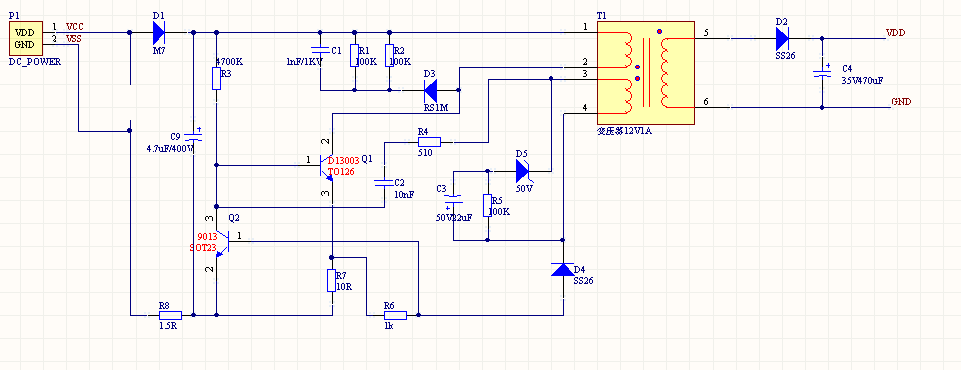

接上电源没有输出，经过测量13003应该是处导通状态，电压一直恒定，是电路有问题吗？

提问者：60user124 地点：- 浏览次数：6349 提问时间：10-28 11:33

我有更好的答案

4条回答: andyouwo 03-23 17:33

13003好像在一定频率下开关才会有输出的，不应该是一直导通。

 评论0  赞55; vystwerw 03-29 11:12

“经过测量13003应该是处导通状态”
那是不可能的。

 评论0  赞40; Xc_Y 03-26 10:44

中央下方电路抄错了，请查阅RCC电路。

 评论0  赞11; ctwewer 03-30 21:39

稳压部分电路不是很合理，重新检查对比电路板看看有没有错漏的。还有这自激电源起振是13003的b极是负压的，说明D5稳压管部分,Q2,正反馈存在问题

 评论0  赞41
