电器间歇运转控制电路

提问者：爱雪爱雪地点：- 浏览次数：3723 提问时间：06-23 22:13

我有更好的答案

1条回答: 飞雪9366 06-23 22:44 回答数：被采纳数：

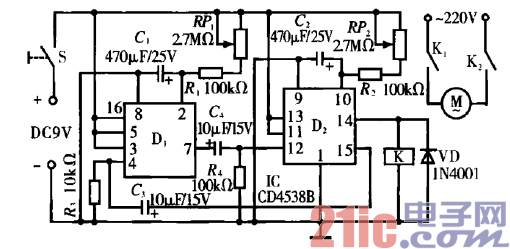

电路工作原理：图中lC型号为CD4538B，内部含有两个相

同且相互独立的单稳态触发器D．和D2，它们与外围元件连接成

一个多谐振荡器。其输出端14脚为高电位时，继电器K得电吸

合，用电器通电工作；反之，当输出端为低电位时，K则失电释

放，用电器断电停止工作。输出端高低电位转换时间的长短（用

电器的通电、断电时间长短）分别通过电位器RP,和RP2进行调

整，其中RP,作通电时间调整用，RP，作断电时间调整用，通

电、断电时间的长短（分别约30 min）可各自独立调整互不影

响，因而使用十分方便。接通电源开关S，用电器M即可按照设

定的通电、断电时间周期间歇自动运转。
