红外光控玩具坦克电路

红外光控玩具坦克电路

提问者：rwd2016 地点：- 浏览次数：3902 提问时间：01-16 11:44

我有更好的答案

2条回答: yshlah 01-24 20:49

 评论0  赞2; damao 08-14 08:42

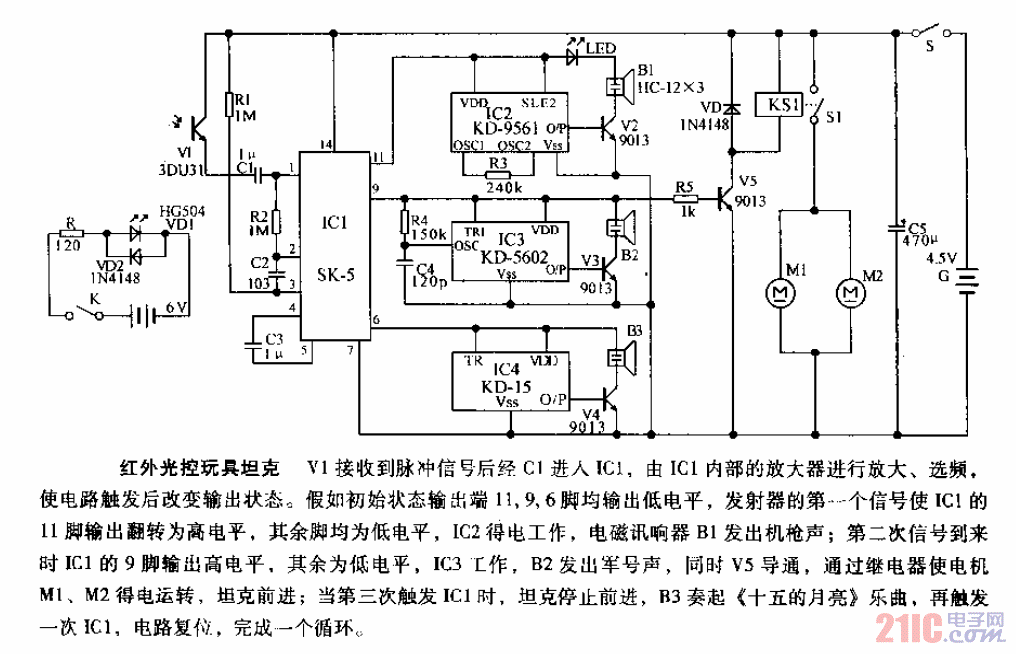

电路工作原理：图a所示为红外线发射器电路，红外发
光二极管LED可以发出0.94 μm人眼看不见的红外线，VD起反
向保护作用。图b所示为红外线接收器电路，它利用声控
集成电路SK-5制成。SK-5有三个输出端，四种输出状态。

 评论0  赞0
