 检测电路收音机电路



收音机数字式频率显示器(C040、556)

收音机数字式频率显示器(C040、556)

提问者：manliaijun 地点：- 浏览次数：5645 提问时间：12-08 01:55

我有更好的答案

1条回答: hope710 12-12 21:47

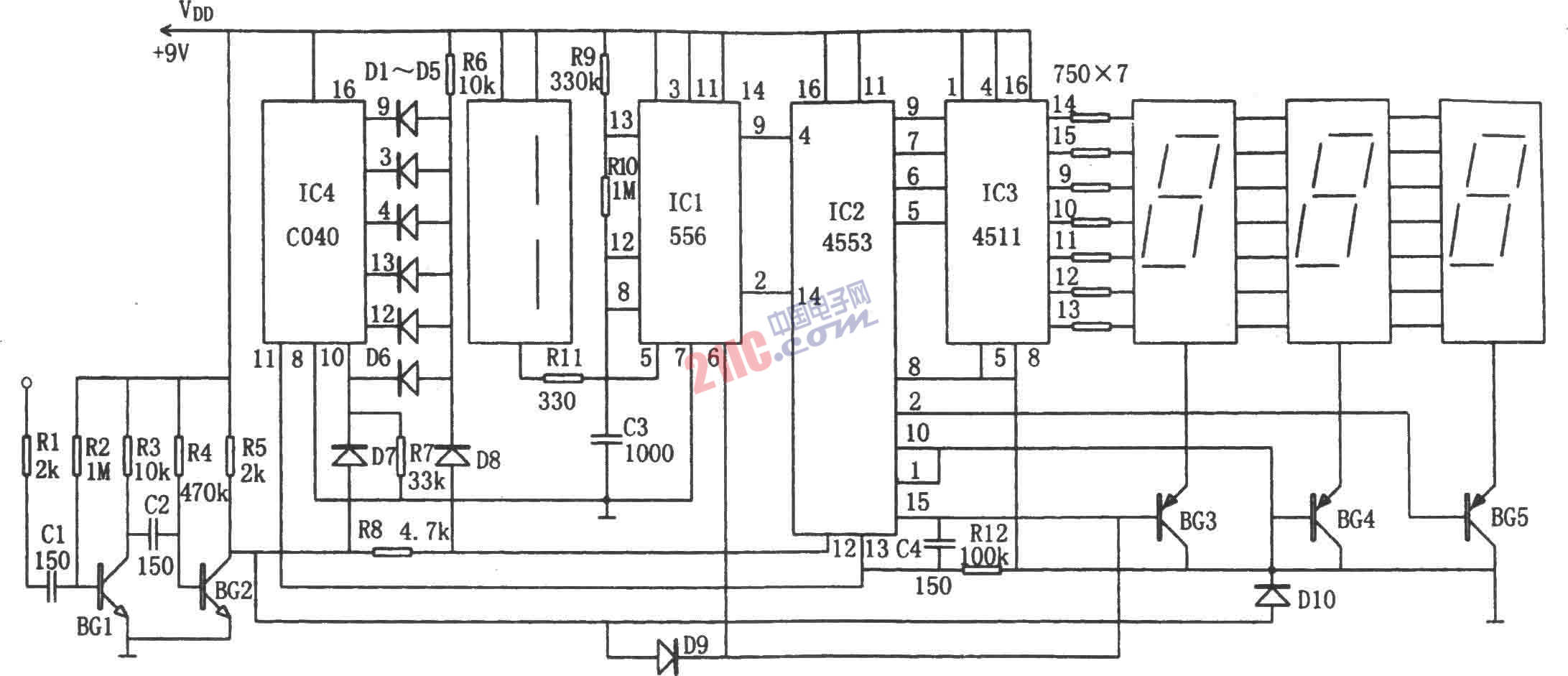

如图所示为收音机数字式频率显示电路。该电路由双时基电路556(IC1)、BCD码3位计数器IC2(MC4553)、12位二进制串行计数器／分频器IC4(C040)、BCD码七段锁存／译码／驱动器、4只发光数码管LED等组成。

 评论0  赞95
