正负压连续可调、对称输出的稳压电源

（1）电路工作原理

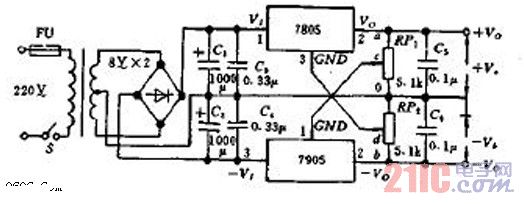

某些情况下要求+Vo和-Vo均能从零伏开始连续可调且始终保持对称输出，可采用如图所示的电路。三端集成稳压器7805和7905的标称稳压值分别为+5V、-5V，实际输出电压依次用Vo（即+Vo）、-Vo（即-Vo）来表示，该电路的特点是增加一只同轴电位器RP1、RP2，并将7805的GND端接RP2的滑动触头d，7905的GND端则接RP1的滑动触头c，当c点从a滑到0，d点从b滑到0时，即可获得从0V～正负5V范围内的任何对称电压值。该电路是通过改变GND端的电位，来控制稳压器输出电位的高低。在调整RP1、RP2的过程中，稳压器本身的稳压值仍保持恒定。C1、C2为滤波电容，C3、C4用以减小纹波，并可抑制输入端的过电压。C5、C6能改善负载的瞬态响应，吸收高频瞬态电压。

（2）注意事项

7805和7905分TO-220塑料封装、TO-3金属壳封装两种，最大输出电流均为1.5A，对于TO-220封装的稳压器，当其最大允许功能超过1W时应加散热器。对TO-3封装而言，超过2W时也需加合适的散热器。
