具有50倍预放大的电桥电路图(XTR106)

提问者：小蜜蜂12346 地点：- 浏览次数：9207 提问时间：02-10 09:30

我有更好的答案

1条回答: kdia1998 02-15 10:56 回答数：被采纳数：

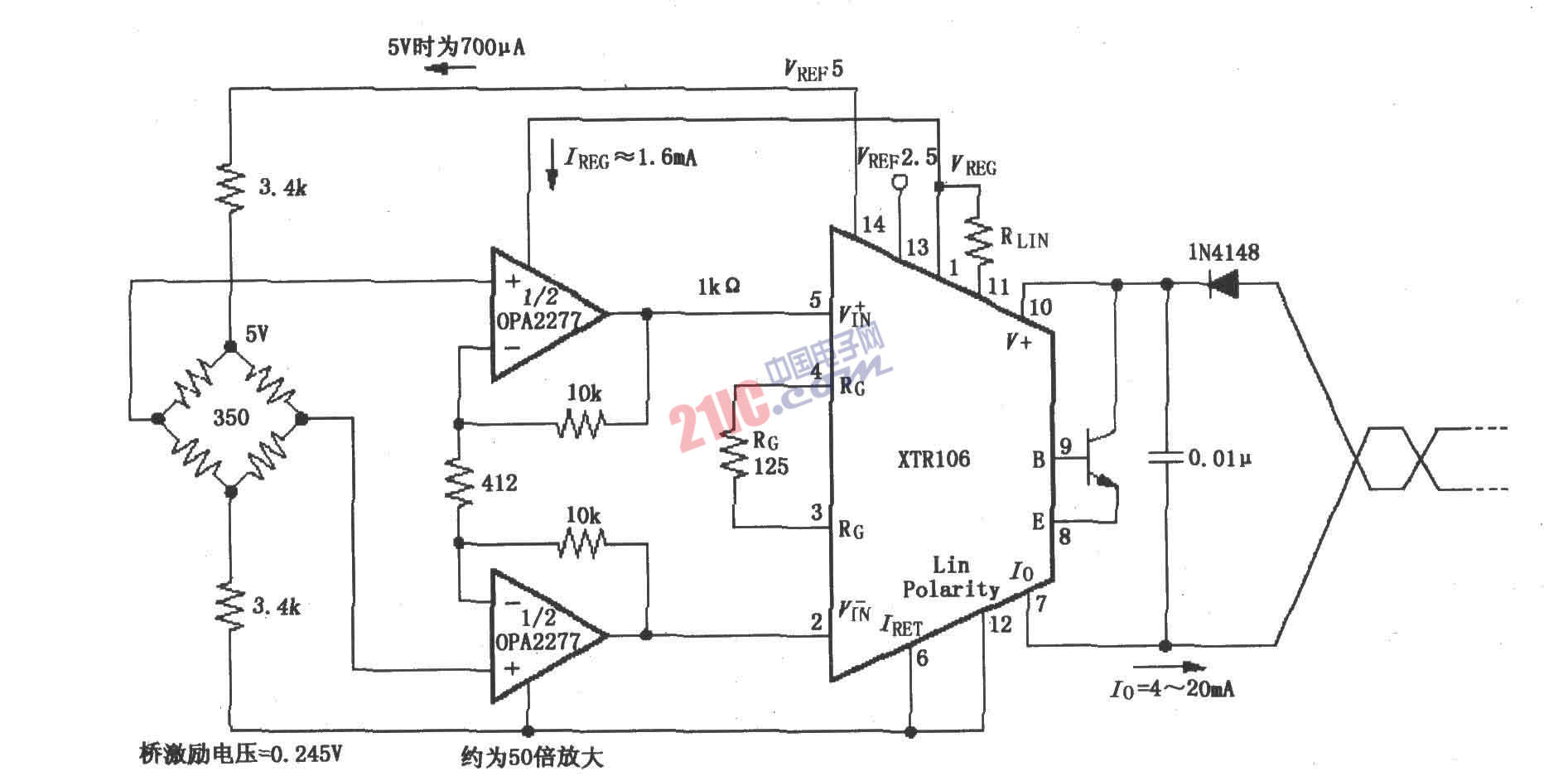

如图所示，XTR106内部有两个电压源(2.5V和5V)可提供激励，因此可适应范围很宽的电桥值，无需附加电路即可在低于1kΩ的电桥阻值下工作。XTR106用于低阻电桥时，在电桥两端串联电阻(3.4kΩ)以限制激励电流(<2.5mA)。采用双运放OPA2277构成放大器作为前置放大器，可补偿电桥输出的减小，同时降低失调电压和漂移。图中为校正正桥非线性，ITOTAL=0.7mA+1.6mA≤2.5mA。
