 检测电路电桥电路



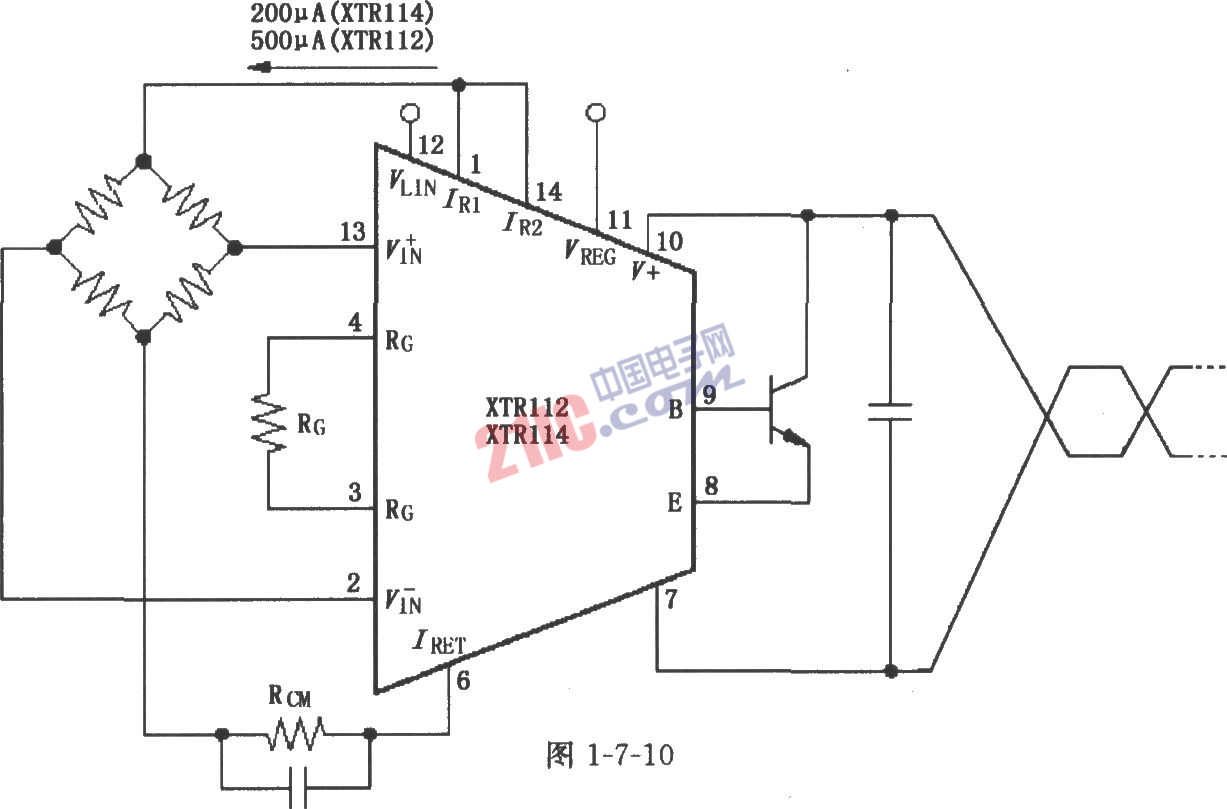

XTR112/114电桥输入、电流激励电路图

XTR112/114电桥输入、电流激励电路图

提问者：小马哥996 地点：- 浏览次数：7198 提问时间：06-11 23:34

我有更好的答案

1条回答: ijdwiuq 06-12 18:45 回答数：0 被采纳数：0

如图所示，芯片内部的两个电流源(1脚和14脚输出)提供电桥激励，每个电流源的输出为0.2mA(XTR114)或0.5A(XTR112)。用RCM调节共模输入电压，使之为1.25～3.5V。

 评论0  赞76
