DC-DC变换的开关电源电路

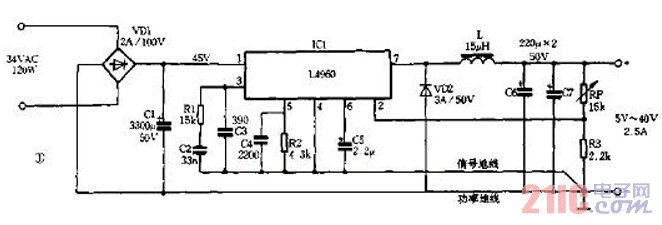

本文介绍一种型号为L4960的DC-DC变换的开关电源，如图所示。从图中可以看出电路十分简单，它的使用方法与LM317非常相似，先使用50Hz电源变压器进行AC-AC变换，将～220V降至～34V，然后由VD1和C1整流滤波为46V左右的直流电压输入给L4960，再由L4960进行DC-DC变换，这时输出电压的变化范围下可调至5V，上调至40V，最大输出电流可达2.5A（还可以接大功率开关管进行扩流），并且内设完善的保护功能，如过流保护、过热保护等。尽管L4960的使用方法与LM317差不多，但开关电源的L4960与线性电源的LM317相比，效率不可同曰而语，L4960最大可输出100W的功率（Pmax=40V*2.5A=100W），但本身最多只消耗7W，所以散热器很小，制作容易。与L4960类似的还有L296，其基本参数与L4960相同，只是最大输出电流可高达4A，且具有更多的保护功能，封装形式也不一样。
