实用YQ-108型霓虹灯电源电路图

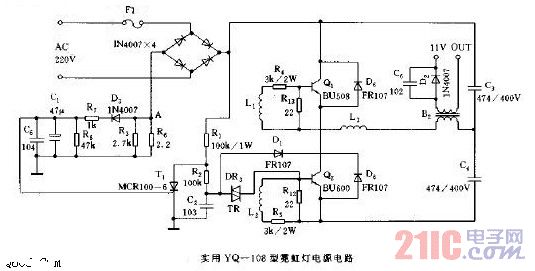

如图所示是带过压保护实用YQ-108型霓虹灯电源电路。它采用全塑封，环氧树脂浇灌工艺，寿命大大提高，还具有效率高、省电、功率因数高、易于安装等特点。

电路原理：两个大功率管构成推挽电路，由反馈变压器B1（L1、L2、L3）交叉连接为正反馈电路，交流电源经桥式整流后得到300V左右的直流电。由于闭环增益AF仍小于1，故不能产生自激振荡，电路中设置了触发二极管TR的触发电路，在TR的引发下，两个大功率开关管交替导通和截止，经高压变压器B2输出30kHz/4kV的高频高压，由于频率较高，尽管电压只有4kV，所激发的交变电场很强，足以激发灯管中的气导电，这不同于传统的工频升压变压器必须把工频（50Hz）升压至10kV以上才能产生强电场二激发灯管导电。

此电路中还设置了由可控硅T1和采样电阻R6和R8等元件构成的自动保护电路，当外接灯管漏气或脱落时，电流增大，A点电位升高，触发可控硅导通，B点电位拉低，TR停止触发，两大功率管进入截止状态，整个电路无高压输出。排除故障后，重新启动电脑，自动恢复工作。
