检测电路电源

ISO122/124电源和信号的基本连接电路图

ISO122/124电源和信号的基本连接电路图
提问者:psw30 地点:- 浏览次数:1702 提问时间:03-10 12:04
我有更好的答案
提 交
1条回答
一根玉米须 03-19 01:25 回答数:0 被采纳数:0

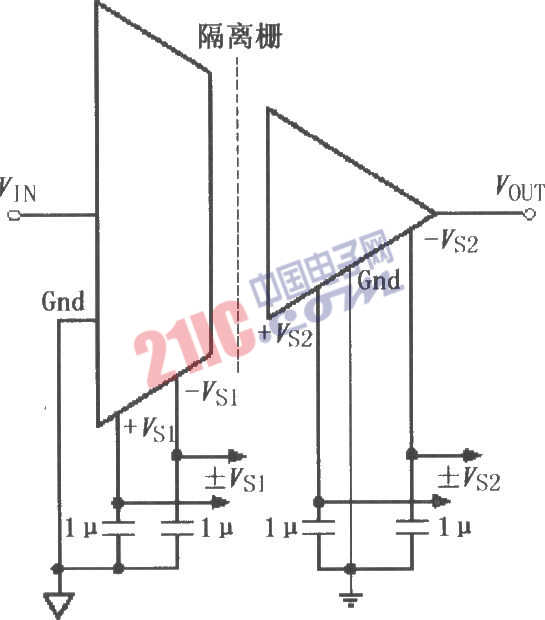

如图所示为ISO122/124电源和信号的基本连接电路。ISO122/124每一个电源端都必须有一个1μF钽电容作为旁路滤波器,印刷电路板布局时并尽可能将旁路电容靠近芯片放置。



ISO122/124电源和信号的基本连接电路图
