用推挽电路改善线性的光隔离放大器

提问者：mvuywerw 地点：- 浏览次数：5147 提问时间：08-07 08:51

我有更好的答案

1条回答: zerocq 08-17 03:01 回答数：被采纳数：

出发光二极管和光电J绉体管组成的光耦合器，其LED的正向

电抗J，与晶体管集电投电流I口之间的关系不完垒成比铡，尤

其是正向电流小的时候更为突出口要让放大器在正向大置儡

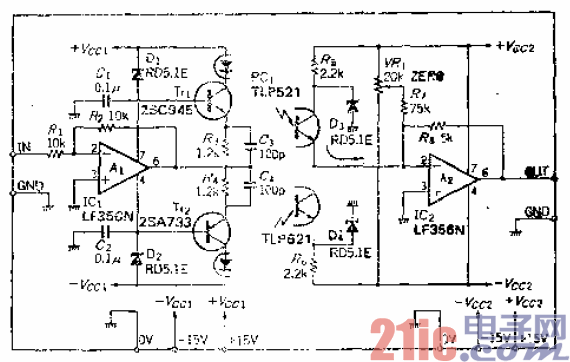

电流下工作，就不能扩大动态范躅。本电路采用了两个光耦

台器（两路输入的T.LP512-2），电路以推挽方式工作，把

两路的输出，输入特性加以合成。

OP放大器为反相放大器，由其输出电压改变晶体管

T，I，Trl的射极电流，即所谓的恒流驱动。输入为零肘的偏

流由电阻矗罩和R‘决定a要调到与光耦合器特性的最佳值(失

真最小)o
