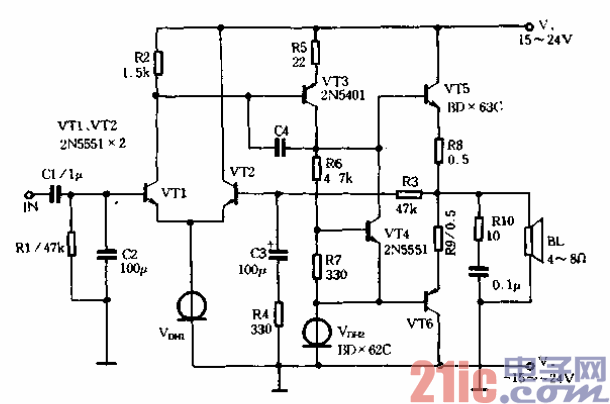

它由两级电压放大器和一缓互补电流放大器组成6 VTl, VT2组成
第一级差分放大器,用恒流二极管VDH1来取代传统的发射极电阻,大大提高了ocl—电路的
稳定性。输入信号经Cl耦舍至VT1的基极,Rl为VT1的直流偏置电阻,C2用来滤除输^
信号中的高频干扰。反馈信号由R3 R4和C3网络反馈到VT2基极。第一级放大信号由VTi
集电极输出,直接耦台到VT3基极,R5为VT3发射极负载电阻,恒流二极管VDHZ是VT3
的集电极负载。由于VDH2的恒流作用,所以该放大器激励级无需采用常见的自举电路,从
而克服了自举带来的瞬态特性变劣等弊病,保真度更高。VT5. VT6作互补射极功率输出器,
C4为密勒防振电容。
