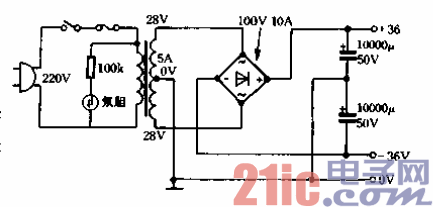

全对称MOS FET 100W hi-fi放大器02

全对称OCL电路是目前比较完善的功率放大器阜它把差动输入放大、激励、功率输出等

各部分电路都接成互补对称形式，充分发挥了PNP型和NPN型晶体管能互补工作的优点6因

而全称OCL电路比普通OCL电路稳定性更好。保真度更佳。现介绍一种采用具有“胆”机音

色的对称互补MOS FET管2SK405和2SJ115担任输出功放电路。

    如图7 --10是主放大器电路部分（这里只画出一个声道）o由图可见，输入的是一对装差动

管2SA798和2SC1583，它们的发射极有24V稳压管稳定电压，跟着的是一对称的推动管

VTR3和VTR4，它们的e极都串有低阻值电阻，使本级引起小量的负反馈，这样有利降低

(TIM)瞬态互调失真率。VT5和VT6是一对全对称管，作射概跟随器之用o VT7为热敏管，

它和功率管同装在散热器上，当散热器的温度上升时，VT7的b、e极内阻减低，引起VT7的

c极电流增大，于是b、e极间电压降减低，这样VT5和VT6的e输出电压减低，使一对功率

MOS FET的静态偏压减低，从而防止功率管因温度上升而静态电流增大。
