用自置偏电路以实现稳定的光电晶体管受光电路

提问者：w97669665 地点：- 浏览次数：1802 提问时间：04-04 23:50

我有更好的答案

1条回答: kkusfwe 04-12 22:21 回答数：0 被采纳数：0

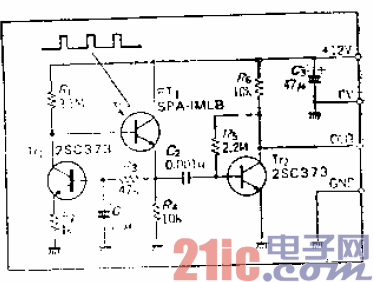

流过光电晶体管PTI发射极的电流与入射光的强度成正

比。如入射外来光，Tn基极就会有电漉流过，集电极电压

降低，因而使光电晶体管的基极置偏降低，不会达到饱和状

态，从而构成了自置偏电路。如无外来光，只有调制光，它

的强度被反馈，所以工作稳定。电阻Ra和电容器C-构成的平

均化电路其时常数设定为对周期性脉冲光不响应，只许外来

光通过。常规应用时，可用电路圈中的参数。因为输出为脉

冲串。驱动继电器时，可用=极管进行峰值整漉。如要求响

应时间短，可用再触发式单稳态多谐振荡器使振荡输出延长

到大干发光周期。
