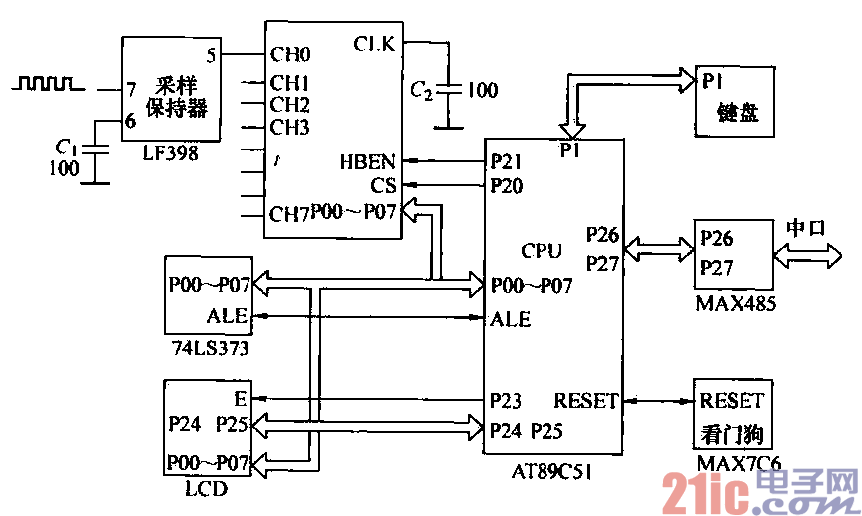

单片机测量电路

它的主要功能是完成对过电压的瞬时值和峰值的检测、过电压次数的

检测、电源输出电压和电流的检测，并通过键盘的操作显示出各个检测值的大小；同时通过485接口和上

位机实现通信，在有过电压的时候通过控制电路启动备用电源，实现对电源本身的保护。

    软件设计如下。

    系统软件主要由主程序、键盘扫描于程序、显示子程序和通信子程序等组成。主程序由初始化、看门

狗置位、键盘扫描子程序、中断子程序组成。主程序主要进行分配内存单元、设置串行口等器件的工作方

式和参数，为系统正常工作创造条件。在主程序运行的过程中，通过按键可以显示检测的各个量的值；同

时在系统过电压和干扰信号产生时，液晶显示屏会显示提示信息，使电源实现“透明”，便于电源的管理。

在本系统中，键盘采用的是由P1口组成的3×3行列矩阵式键盘。由于键盘程序的技术已经相当成熟，所

以具体过程不做介绍。

    为了实现与目前应用较为广泛的MODia)N系列测控系统的连接，本系统选用了控制系统中较为通用

的MODBUS协议进行通信。MODBUS协议采用主—从通信方式，它规定把各个报文封装成对应的一帧数

据，以帧为单位传输数据。主站发送的报文包括接收者地址，任务、任务数据、校验方式等内容；从站响

应信息报文包括从站地址、所执行的任务、执行任务得到的数据、校验方式等内容。MODBUS协议有两种

报文组成结构（又称传输模式），分别是ASCII（美国信息交换码）模式和RTU模式。同- MODBUS总

线网络上的所有站点设备都必顽使用相同的模式和对应的串口通信参数。本例采用的是RTU报文传送方

式。RTU模式的报文字符由8位二进制编码组成，每个字符包含1位起始位、8位数据位和2位停止位

（无奇偶校验）。RTU模式的文字符号必须以连续数据流的形式传送，每帧以至少3.5个字节时间的停顿间

隔开始传输．同样以至43.5个字符时间的停顿标志传输的结束。通信程序已经发展得比较成熟，具体的

框图省去。通信程序软件运行时随串行口，若证实为上位机通信请求，则发应答信号，实现“握手”，然后

按上位机要求发送或接收数据。发送时，将本机检测的电压值、电流值向上发送，接收时则将上位机发来

的系统设置参数进行差错判断后放人本机原设置单元，然后再由软件根据设置值进行相应处理．
