如图所示为镜像恒流源的基本电路，其中VT1，VT2是匹配对管。由图可知Ir=Ic2+IB1+IB2

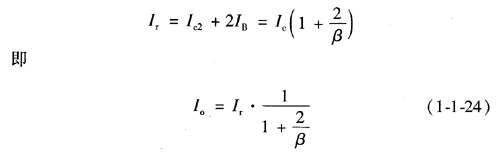

由于VT1，VT2是对称的，它们的集电极电流与基极电流分别相等，所以有
当Ir确定后，该恒流源的输出电流Io也确定了。当β足够大时，Io≈Ir，即输出电流近似等于参考电流，所以该电路常称为电流镜电路。
