实用简单的开关整流电源电路图

实用简单的开关整流电源电路图

提问者：tutu304725938 地点：- 浏览次数：7169 提问时间：05-18 06:09

我有更好的答案

1条回答: jijjwkfs 05-21 05:19

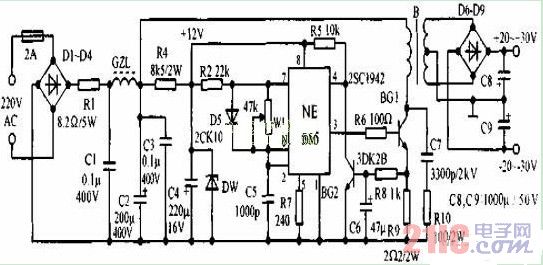

此电路可输出+-20至+-30V直流电压，输出电流可达1.5A,并具有过流保护功能，简单实用。输出电压的高低可调W；改变振荡脉冲宽度来实现。变压器选用E14X14MM铁氧体铁心，初级线径0.35MM,290匝；次级线径0.8MM，双线并绕29匝。GZL选用直径30MM磁罐，线径0.45MM，100匝

 评论0  赞71
