单片机供电电源部分的接线

单片机供电电源部分的接线

提问者：denxinan 地点：- 浏览次数：5703 提问时间：01-31 01:11

我有更好的答案

1条回答: Ehunt 01-31 15:47 回答数：0 被采纳数：0

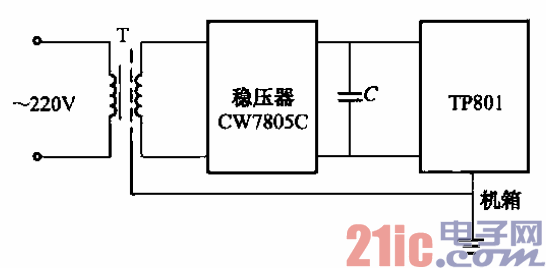

采用高精度稳压器，并与隔离变压器

及低通滤波器正确接线，能进一步提高电

源部分的抗干扰能力。其接线如图20-48

和图20-49所示。图中，扼流圈(Li、

Lz)选用内径为18mm、外径为24mm、

厚为8mm的MX0-2000磁环作磁芯，Li

和L2各绕50～70匝。
