单片机控制彩电遥控器玩具车电路图

提问者：wyerwwr 地点：- 浏览次数：2599 提问时间：02-02 15:25

我有更好的答案

1条回答: jsdoa 02-02 18:06 回答数：被采纳数：

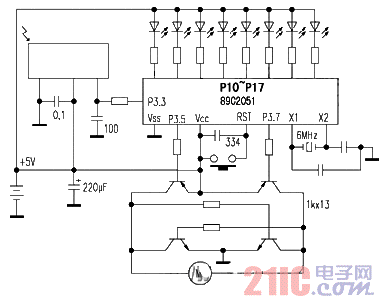

家里的玩具车进行改装，使之能用彩电遥控器控制其进退速度，电路如图。P10～P17口接发光管，作8挡速度显示；P3.5、P3.7控制电机进退，二者不能同时为低电平，其输出周期为80ms的调宽方波。三极管的功率视电机电流而定。遥控器的节目“+”、“-”键控制进退，音量键用于加减速度，电源键作停车控制。遥控距离10米，要求不被家具遮挡。

本电路还是一款很好的电源极性转换电路，对电源的压降损耗非常小，简单实用。
