带有前置集成放大器的红外接收电路图

带有前置集成放大器的红外接收电路图

提问者：上海汽车055 地点：- 浏览次数：5320 提问时间：12-01 17:01

我有更好的答案

1条回答: vitamin维他命 12-03 01:12 回答数：0 被采纳数：0

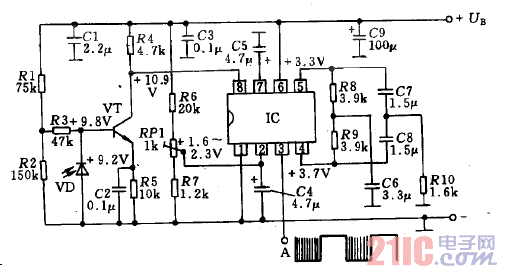

如图，电路中由于采用了集成放大器，故线路简单，体积小。这里采用TDA4050集成电路，微弱的红外信号由光敏二极管VD接收，首先经过晶体管放大。由于采用了聚光透镜（直径约15mm，焦距约30mm），因此有效作用距离可增加20～30倍。电容C可有效地降低50～100Hz范围内的低频干扰信号。

 评论0  赞89
