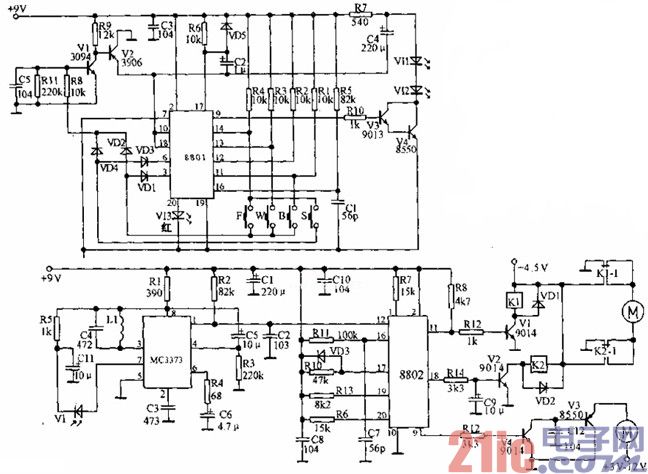

四通道红外遥控器电路图

提问者：60user112 地点：- 浏览次数：2712 提问时间：04-29 12:43

我有更好的答案

1条回答: 60user113 04-30 17:21 回答数：0 被采纳数：0

发射电路：当按下任一按键时，电源经VD2或VD4使V1、V2导通，集成电路得电，8801的9脚相应地输出-脉冲串，经V3、V4驱动，由红外发射管VI1、VI2辐射出去。

接收电路：红外信号由光电管从7脚输入MC3373，放大后的信号从1脚输出，送入译码器8802的12脚。当发射器“F”按下时，8802的11脚电压升为2.5V，V1导通，K1吸合，M正转。当接收到“B”信号时，11脚电压降低，18脚电压升为5V，K1释放，K2吸合，电机反转。按下“W”键时，9脚电压升高，V4、V5导通，可驱动100mA以下的直流电机，再按一下“W”，9脚复位。当接收机收到发射器的“S”信号时，8802复位，11、8、9脚都为0V.
