红外遥控开关a

红外遥控开关a

提问者：chexiaohuo 地点：- 浏览次数：9658 提问时间：05-11 02:27

我有更好的答案

1条回答: 竹马还巢 05-17 14:09 回答数：0 被采纳数：0

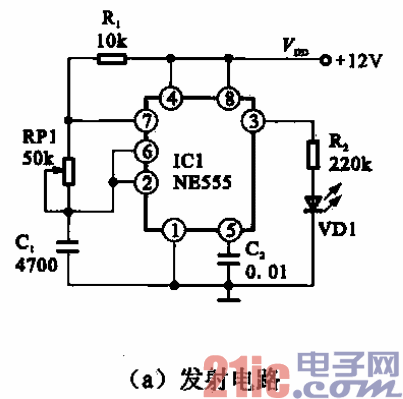

所示为红外遥控开关电路，该电路是由发射电路和接收电路两部分组成的。

发射电路主要是由NE555集成电路与红外发射器VDI组成的；接收电路主要由IC2和电压比较器

IC3构成的。其中IC2与LI、C3组成选频放大器，谐振频率约为5 kHz，IC3作为比较器使用，其基准电

压由可调电阻器RP3调节。
