遥控电路红外遥控电路遥控电路红外电路

红外遥控电路

红外遥控电路
提问者:mapleasd 地点:- 浏览次数:9857 提问时间:11-20 16:16
我有更好的答案
提 交
1条回答
60user44 11-25 23:07 回答数: 被采纳数:

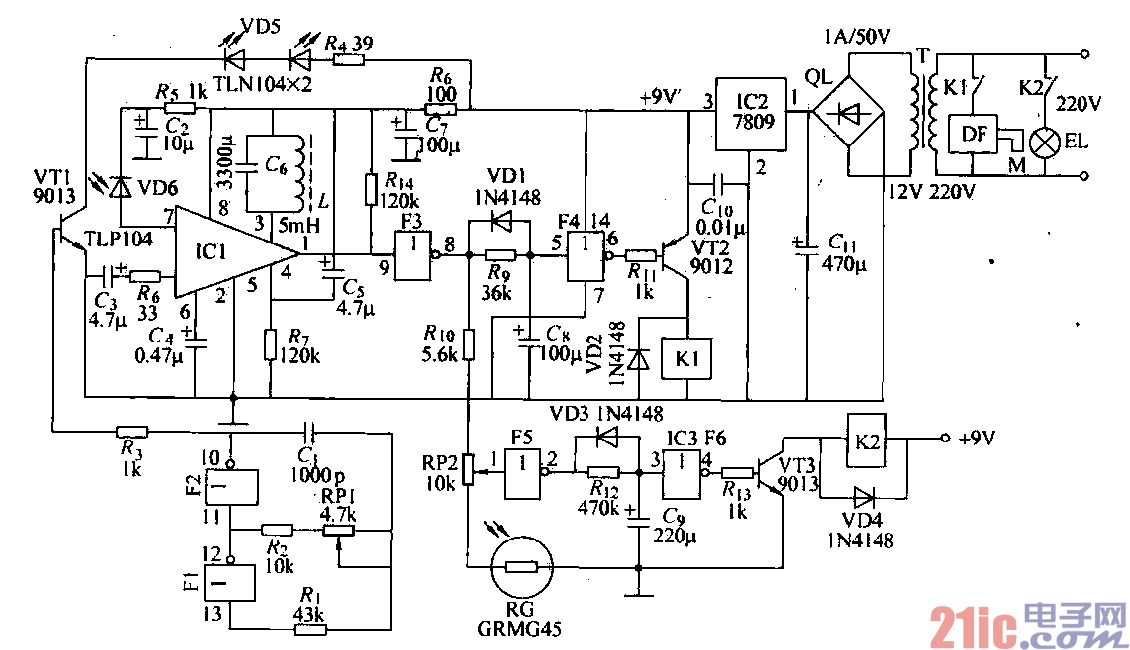

红外遥篮电踌是可将不卫生的触摸开关控制方式改为非接触式感应控制方式的智能电磷。所谓智能就

是自动能辨别水池旁是否有人需要用水,当用水者靠近水池时,水龙头就自动放水,当你洗完手离开时.

水会自动关闭。同时,照明灯延时数分钟后会随之熄灭。

    (1)电源电路,电路由降压、整流、滤波、稳压电路组成。

  。(2)红外振荡器及红外发射电路图中反相器中韵两个非门Fl、F2以及外围的RL、岛、RP1、C构

成自激多谐振荡器,其振荡频率由下式计算:f=0.445/ (R2+RRPl) Ci,本例使振荡频率为38kHz。该振

荡器输出的方渡经飓限流,再经过晶体管VT1放大,去推动红外线发射管TLN104(Ⅵ两),并使其发射

出经调制的红外光辐射波。

    (3)红外接收与放大解调电路假设这时无人洗手,则发射的红外光经空间辐射出去而不会反射到红

外接收管VD6上,则电磁阀DF处在静止状态。当有人洗手的情况则相反。这时,由于发射管与接收头安

装在间距约20cm,其夹角为60'C左右的水池平面板上,所以红外线可以通过人体折射回落到接收管-VD6

的端面上,经VD6输入到红外线专用接收的集成块IC1内,使其内部的进频放大器选频放大、检波以及整

形后,便由①脚输出低电平,再由反相器F3反相输出高电平。

    (4)供水延时电路由反相器F3反相输出高电平一路送到放水电磁闽的鉴别电路尺,及G进行延时,

电容器C8经飓充电,被充至电源电压2/3 Vcr时(设置2s的延时电路是防止有人经水池旁通过的一瞬间

使电磁阀DF误动作放水而设的).反相器F4便输出低电平,晶体管VT2饱和导通,继电器Kl吸合,常

开触点Kl亦闭合,接通电磁阀DF的工作电源,使电磁阀暇合,给洗手者供水。

    (5)光敏控制照明电路F3输出的另一路高电平经Rio送至F5酌检测点RP中心触点上,若为白天的

话,则光敏电阻RG受到光照而使其阻值降到lkfl以内,这样即使F3输出高电平,但是该电压经过电阻

Rt。、RP2、光敏电阻RG的分压并适当调整微调电阻RP2的动触点,使非门F5的输入电平处在l/3Vt:c以

下,因而它的输出仍为高电平,再经反桔器F6的翻转输出低电平,促使晶体管VT3截止,继电器K2不

动作,其触点K2不闭合,照明灯不亮。

    晚上光敏电阻盂光照,阻值为暗阻(几乎无穷大),即相当于开路,此时当F3输出为高电平时,非

门F5的输^电平高于阈值,故F5输出低电平,非门F6则输出高电平,晶体管VT3饱和导通,继电器

K2吸合,常开触点K2亦吸合,灯沲EL得电点亮为洗手者提供照明。当洗手者用完水离开后,红外接

收管接收不到VD5 (TLN104)发出的信号,非门F3则输出低电平,电容器c8上‘的电荷经二极管VD1

迅速泄放了、即晶体管VT2立刻由饱和转入截止状态,继电器Kl释放,其触点Ki打开,即电磁阀DF在

人离去的瞬间迅速关闭停水。电阻R12及电容器Cg的值选得较大,非门F5即使在人离开的晓间翻转输

出高电平,而二搬管VD3反偏截止,电容器要经电阻Ri。缓慢地充电,约3min后待G上端电压充至2/

3 Va:时,才转为低电平,F3失去基极偏压退出饱和而截止,继电器。KZ释放,触点K2打开,灯泡EL自

动熄灭。

    (6)驱动执行电路驱动执行电路主要由继电器Kl吸合,常开触点Kl亦闭合,接通电磁阀DF的工

作电源,使电磁闻吸合,给洗手者供水,也接通照明电路,使灯泡EL发亮。反之,继电器常开触点断开,

切断电磁阀和照明电路,停水熄灯。
