具有音调控制的音频放大器(OP275)

提问者：liulei007 地点：- 浏览次数：4889 提问时间：03-17 14:45

我有更好的答案

1条回答: kaishengdianzi 03-23 08:45 回答数：1 被采纳数：0

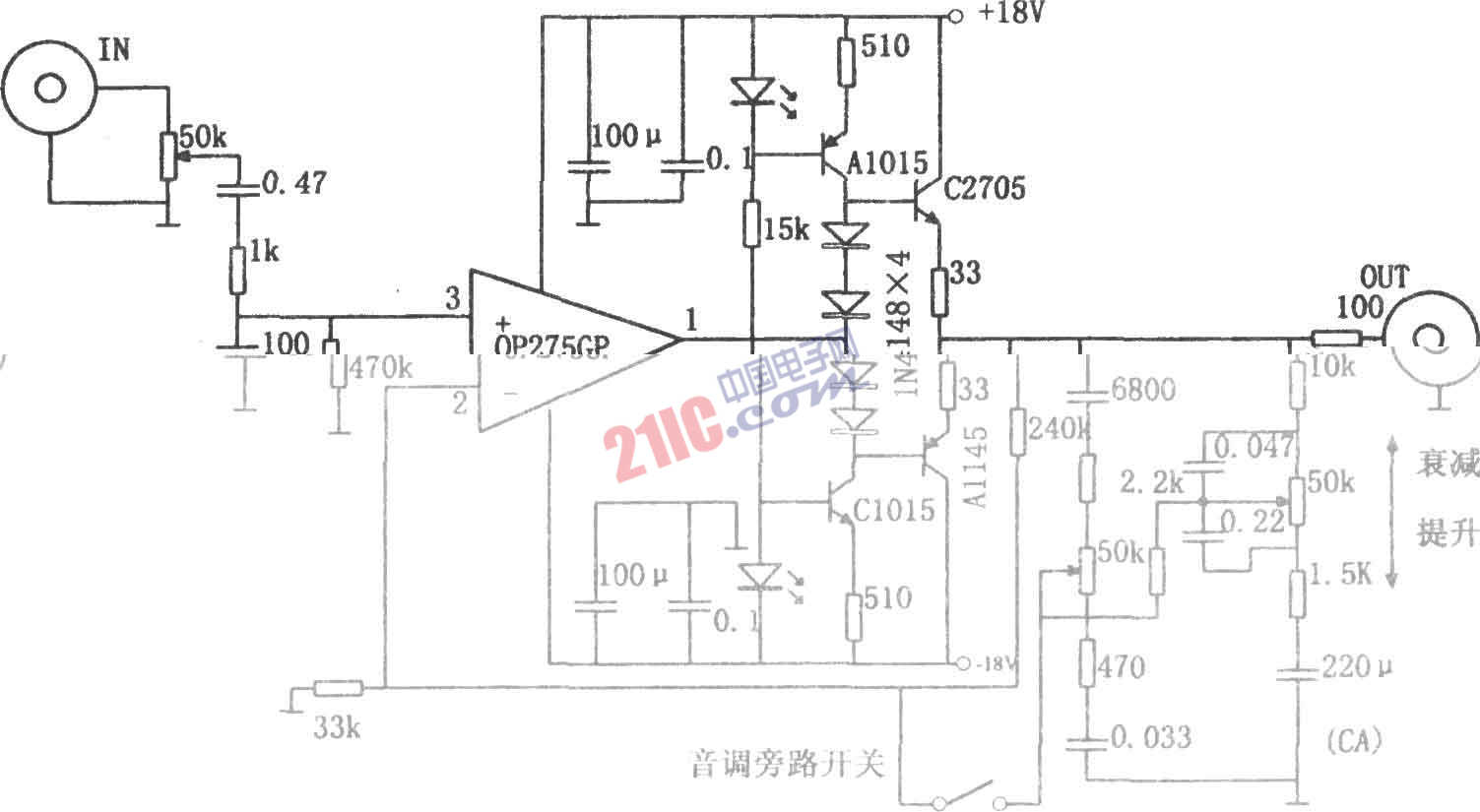

如图所示为具有音调控制的音频放大电路。该电路采用了场效应管输入型双运放OP275。输入信号经50kΩ的电位器、双时常数RC网络送入OP275的同相输入端(引脚3)。由于采用了同相输入方式，因而其输入阻抗很高，双时常数RC网络具有选频作用，以减小外部噪声干扰。该电路具有放大微弱信号的能力，且失真很小，当信号幅度较大时，可调节50kΩ的电位器作适当衰减。信号经OP275放大后由引脚l输出，送入互补对称功放电路，该功放级由A1015、C2705和C1015、A1145组合的复合管构成射极输出级，由图可知，该功放级工作于AB类状态。4个1N4148分别为C2705和A1145提供正偏，复合管的前级三极管的正偏也由2个1N4148二极管提供。

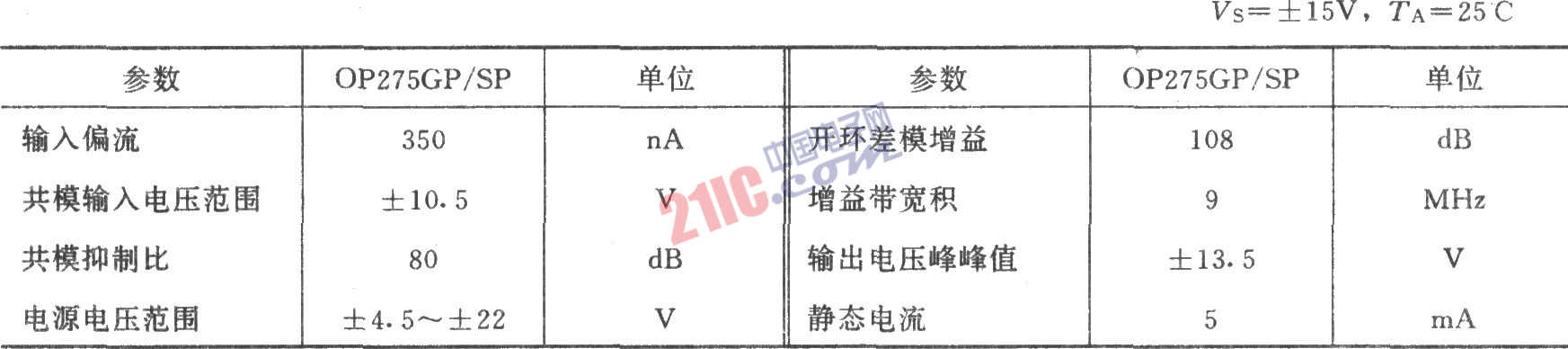

OP275双集成运放的主要参数(典型值):
