TDA485X、TDA4841PS的驱动电路图

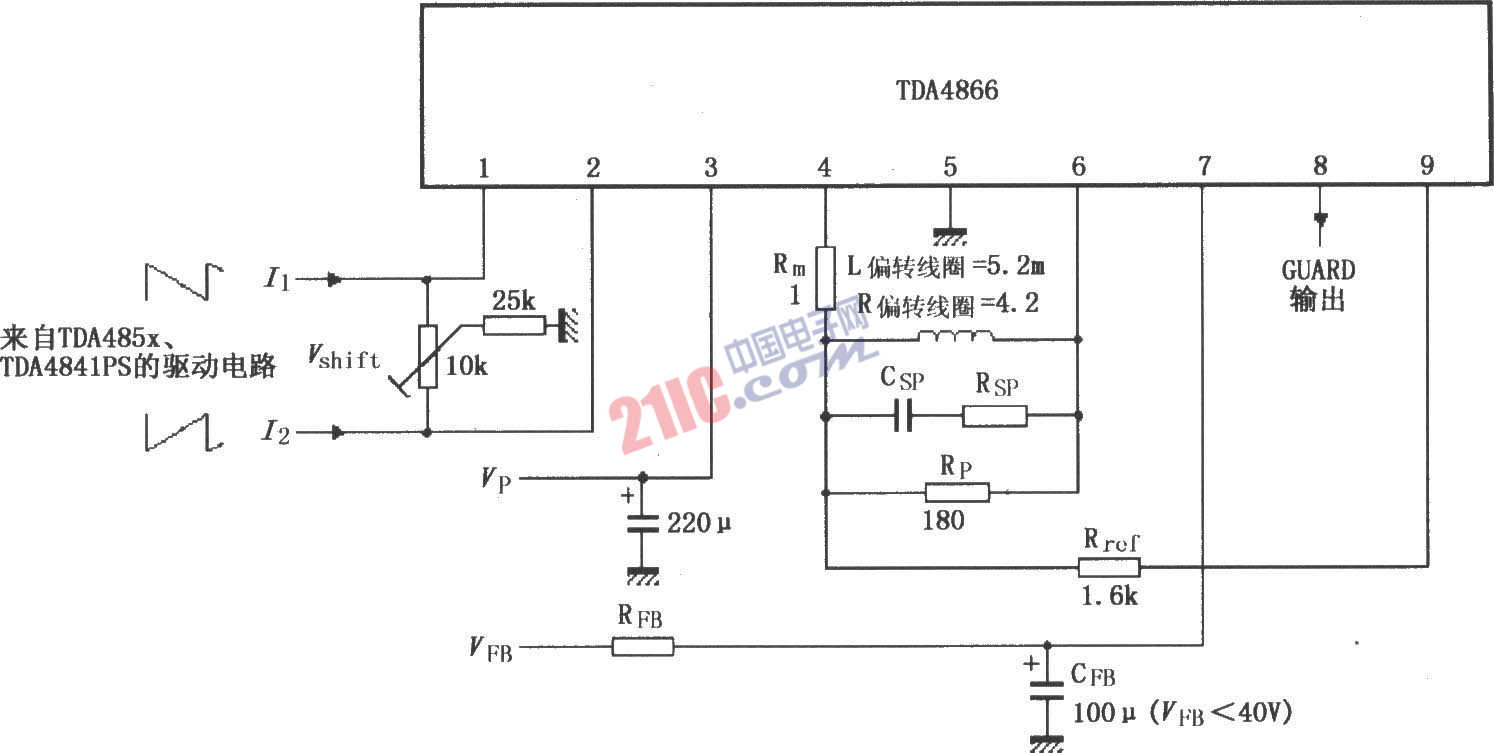

如图所示为由TDA4866构成的对TDA485X、TDA484lPS信号的驱动电路。当正电源电压VP、回扫电源电压VFB加上时电路开始工作，来自PC监控的I2C总线自动同步偏移控制器TDA4841PS(或TDA485X)的输入信号，由1脚和2脚输入到内部差分输入级的反相输入端和同相输入端，内部两个垂直输出级构成全桥电流驱动输出放大器，对锯齿波信号进行功率放大后由6脚和4脚输出到偏转线圈，锯齿波电流通过偏转线圈产生显像管所需的偏转磁场，控制电子束做线性扫描。在回扫期间，回扫发生器向垂直输出级供电，使之在短的回扫时间内具有最小功耗，同时经过Rref反馈回9脚。在三种情况下，8脚输出高电平的防护信号：温度过热时，反馈回路工作超出范围时，扫描回扫消隐期间。垂直输出级具有温度保护和线圈短路保护(4脚与6脚)。
