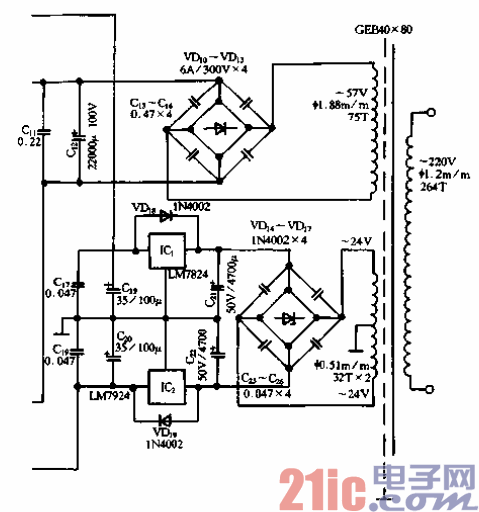

菱形差动BTL功放电路-电源

电源供电采用悬浮供电方式，无论正负电源均不与地线连接。

    悬浮供电方式和桥式功放输出电路，大幅度降低了接口交流声调制失真(IHM)o这

样的电路，对于输出级对地短路有着极强舶抵抗能力，即使输出端对地短路，也不会造成

电路元件的损坏。

    整机闭环增益可由(1+ R6)/R4或(1十尺13)/R3求得A=(1+24)/1.2=20.8倍，合

26dBo

    电路调整要点：将电源变压器接到调压器上，调整调压器使C12两端电压为50v左

右，分别调整砌乇和砌、使两输出级闻的静态电流为50mA左右。

    接上前级井接人8.2fl/50W的线绕电阻负载，在输出端应只有<10mV的直流电压。

调整RP】可使输出端电压为OV。若RL上电压较高且调节砌）l不能使其降低，则应调换

输入级管子o

    调整调压器使C12两端电压升至80v，调节功放级静态电流使其达到120mA,RL上

的电压不应有明显的变化o
