音频电源电路

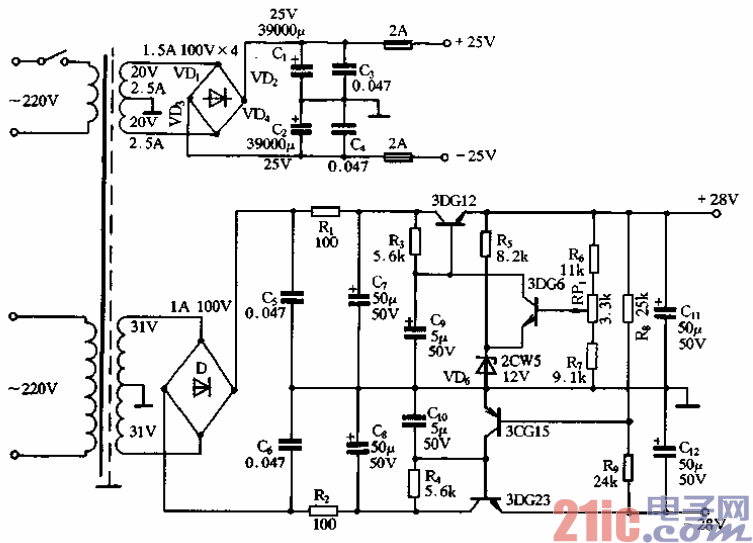

本机采用两组电源对前后级分别供电，如图2-29所示o前级包括输入缓和电压放大

级，采用较高的电源电压并经稳压，这样可以有效地避免前后级通过电源耦合而产生的交

流声，并有利于提高信噪比。较高的前级电压也有利于电压放大级向功放输出级提供较高

的驱动电压。功放输出级由于电路的上下完全对称，流过负载的纹波电压大小相等，方向

相反，可以完全抵消，因此采用整流滤渡后不经稳压直接输出的供电方法。采用这种方法

可使输出管取得较大的瞬间电流而不会产生削渡。由于输出电路由三级达林顿电路组成，

输出电压紧紧跟随电压放大级VT7 (VT8)的集电极电位，只要输出管VT14(VTis)不饱

和，输出端就会有足够高的电压输出。与只用一组电源供电的功放相比，不仅降低了输出

管的功耗，提高整机效率和电源利用率，而且有利于减小开环输出阻抗。这种电路具有自

举电路的优点，而投有自举电路本质上是正反馈的缺点。
