采用浮动电源的功放

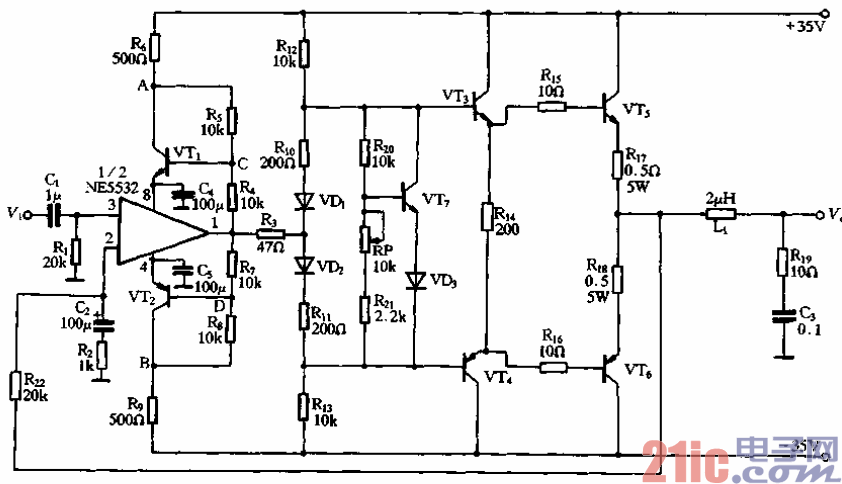

。图中VTi、VTz与R4～岛共同组成电源偏置电路。电源电压

为±35V，经500C1电阻降压后，A点电压为30VoR、R为VTi的偏置电阻r在静态

时，Vc=[R4“R4+Rs)]．VA=15Vo若忽略晶体的管压降，则VTi的发射极电压

Vel=15V，即Jcl的静态工作电压。

    电路工作时，l岛的输出端便有音频信号电压输出，这时，码=巧+等，V=一巧十旦

    2 0

这就是说，在有信号输出时，Icl的电源电压将随输出信号电压的大小作动态变化，这就

使输出电压在同一方向上增加了一个值，从而提高了输出电压的幅度，据估算最大范围可

达±24Vo

    Rio～R13.VDi、Ⅵ呸，以及Vr7、Ⅵ吨、‰、R21、RP组成输出级的偏置电路，它

和一般偏置电路相同。VT3～VT6组成复合互补推挽输出级。电路输出功率可达删。

    电路元件选用：VTi选用2N5551,VT2选用2N5401,VT3选用2SC2275A,VT4选

用2SA1985A,VTs选用2SC3280，VT6选用2SA1301,VT7选用2SC2073,VDi一VDb

选用1N41480

    这种浮动电源法虽然可以提高输出电压和增大输出功率，但是它的蛱点是在最大输出

时会引起电源电压的不对称和运放工作点的失调，因而也只能在输出功率较小时有较好的

工作特性，在较大输出功率时并不能发挥高性能运放的高指标。
