高输出电压的稳压电源

是一个高输出电压的稳压电源。

    一般的集成稳压器只适用于输出电压在30V以下的场合，而采用CW317型集成稳压

器，接成悬浮式电路，并增加适当的保护元件，可

以组成输出电压高于100v的高压稳压电源。

    由稳压器基本电路可知，只要提高R2的阻值，

就能获得高输出电压。在正常情况下，稳压器

CW317所能承受的电压并不高，输出电压的绝大

部分是施加在R2上的。为了防止启动瞬间集成稳

压器本身承受的电压过高而损坏，需要在其输出和

输A端之间接人一只保护用的稳压管VD，该管的

稳压值必须小于CW317的耐压值（如≤35V）o

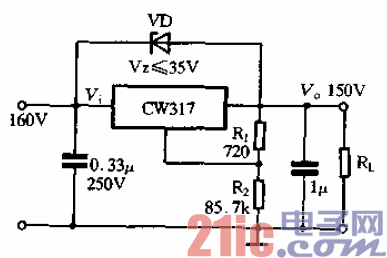

    图7-23的输出电压高达150V，其中Rc的阻值为7200、Rz的阻值为85 - 70,0该电

路应用时不能在空载下工作，若要求空载时保持稳压，则Ri的值不得大于240n，但这

时Rz的功耗很大，使用中需加注意。
