功能前级采用高精度稳压电源

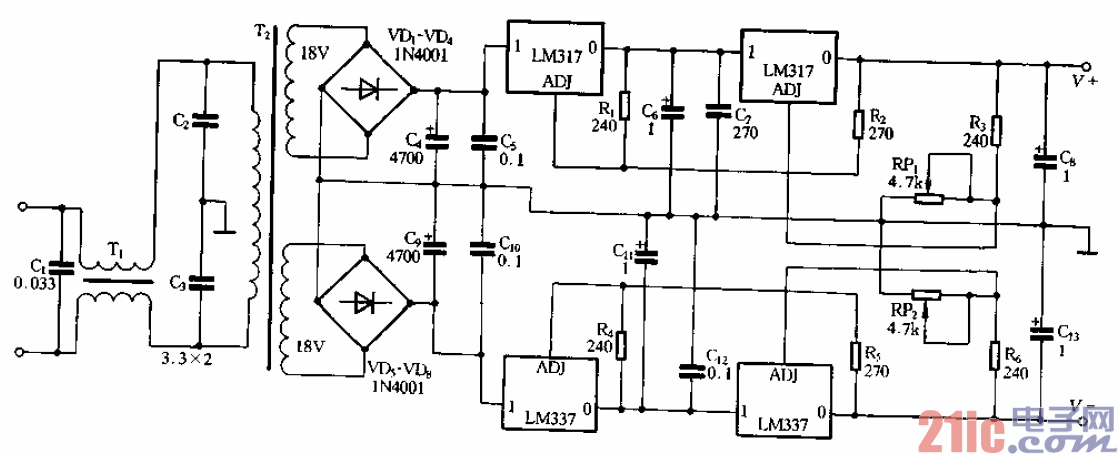

是采用正、负可调稳压器LM317和LM337组成的正、负对称可调式稳压电

源o该电源在稳压之前加一级预稳，虽然电源制作成本有所提高，但输出电压的稳定度非

一般稳压电路可比o该电源适用于功放电路的前级供电，其效果十分理想。

    电路中，市电输入先经C1、Bi及c2、岛组成的消噪滤波器，将来自电源中的干扰噪

声减少至最低程度，然后由变压器T2降压，分两组向整流桥供电。经整流滤渡后的直流

电压先经过LM317和LM337进行预稳，然后再由第二对稳压器LM317和LM337进行最

终稳压并输出。其中，RPi和RPz分别为正负输出电压的调节电位器。当调节RPi和RPz

时，输出电压相应发生变化，输出电压的变化通过反馈电阻R2和Rs分别反馈到预稳级

LM317和LM337的电压调整端ADJ，使预稳级自动跟着作相应调整，这样最终使稳压效

果达到最佳状态o

    电感Ti采用优质磁环，用机．0的潦包线在磁环上穿绕30匝，共两组。然后浸绝缘

漆后烘干使用。Cl～C3的耐压应大于500v。
