输出电压可调的稳压电源电路之一

提问者：胡政鹏测试321 地点：- 浏览次数：3093 提问时间：07-13 23:34

我有更好的答案

1条回答: 硕达科讯 07-19 08:24

三端可调稳压器可分三端可调式正集成稳压器和三端可调式负集成稳压器，有W117、

W217、W317，LM317、LM337和LLM350、LLM380等型号。它们能在1.2—37V的范围

内连续可调，可输出0. 1A、0.sA、1.5A、3A、SA的负载电流。稳压器芯片内部设有过

流、过热和调整管安全工作区保护电路，使用安全可靠，其电压调整率和电流调整率指标均

优于三端固定输出稳压器。使用时只要外接两个电阻，即可实现输出电压可调。

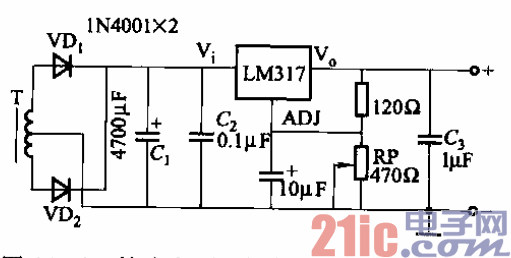

电路如图14-56所示a调节电位器RP，可改变输出电压的大小。其输出电压为1.2～

三端可调集成稳压器不仅可作输出电压可调的稳压器，而且可作开关稳压器、可编程序

输出的稳压器和精密电流源。

W××7系列三端可调稳压器分类见表
