电源电路电源

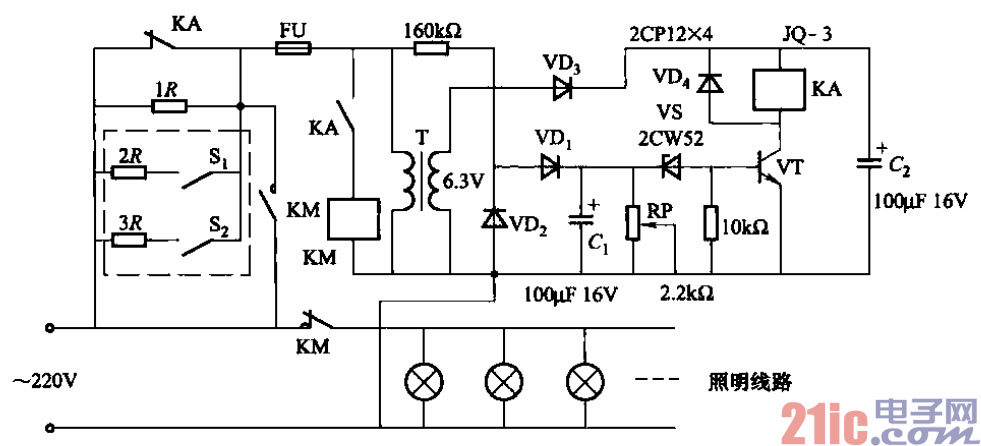

该电路适用于电压偏 高地区的稳压（实际上是限压）。当电网电压升高时，通过接触器触点在负载回路上串接一 定值的电阻来维持负载电压不超过规定值；当电网电压回落接近及低于220V时，切除串接 的电阻。该电路的缺点是限压电阻上要消耗电能。 另外，还可根据负载大小，通过开关sl和S2，增大或减小限压电阻（见虚框）。 电压设定值可通过调节电位器RP加以整定。
