电源电路电源

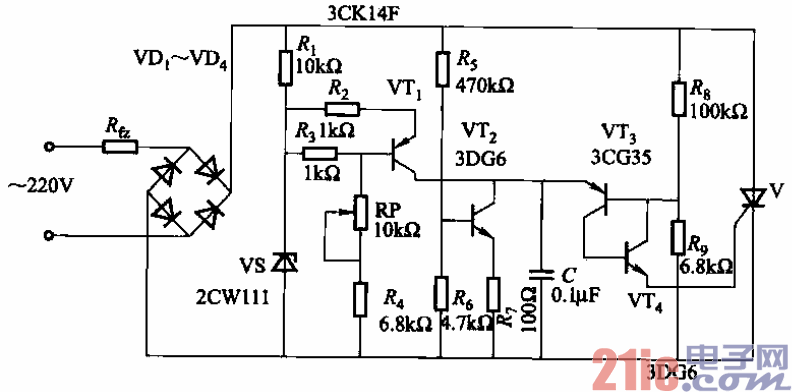

该电路仅为上限稳压，即当电网电压超过规定值（如220V）时 实现稳压，而低于规定值时，则不能稳压。 电压调节由晶闸管V来完成；由三极管VT3、VT4组成等效单结晶体管；由电容C、 VT3、VTt及电阻R8、R9等组成触发电路；由R8、Rg组成的分压电路，使VT3的基极电 位与输入电压成正比地上升。
